Dvojitá fixace v 90°
Boční a spodní fixační bod působí v odlišných osách a omezují translaci i rotaci pahýlu.
IPD · ModelPro · Working Systems

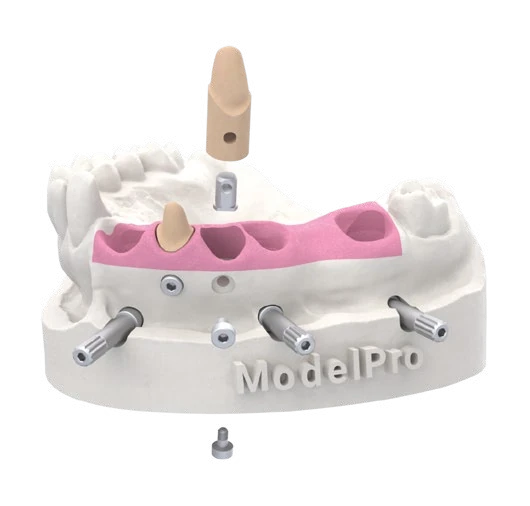

Stump Die 3D: vyjímatelný pahýl bez vůle a nechtěné rotace.
Přesný vyjímatelný pahýl je v 3D tištěném modelu malý díl s velkým vlivem na kontakty, okraje preparace i opakovatelnost práce. Stump Die 3D od IPD kombinuje geometrii vytvořenou v ModelPro s kovovým insertem a dvojitou mechanickou fixací v 90°, aby se pahýl po vyjmutí vracel do stejné definované polohy.
2× fixaceBoční a spodní šroub pracují v osách pootočených o 90°.
1,20 mm HEXV technickém podkladu je uveden hexagonální fixační hrot 1,20.
Quick threadRychlý závit usnadňuje manipulaci a opakované vyjímání.
OFF kalibraceMaster file pomáhá zvolit offset podle konkrétní tiskárny.
Bez lepidlaIPD u definitivního insertu nedoporučuje cement ani tekutá lepidla.
Proč Stump Die 3D vznikl
Pahýl má být vyjímatelný. Jeho poloha ale nemá být „pohyblivá“.
IPD popisuje problém velmi prakticky: u přesného tištěného modelu nestačí, aby se die dal pouze zasunout do otvoru. Je potřeba omezit mikropohyb, kývání a rotaci, protože změna polohy může ovlivnit vztah preparační hranice a kontaktních bodů k sousedním zubům. Stump Die 3D proto používá definovanou geometrii insertu a dvě mechanické osy fixace.
Jednosměrná orientační plocha
Unidirectional plane pomáhá vložit pahýl pouze ve správné orientaci podle návrhu modelu.
Rozšířená báze insertu
Větší šířka u základny dává technikovi vizuální i mechanickou kontrolu úplného dosednutí.
Kompaktní rozměr
IPD zdůrazňuje redukovanou velikost, aby bylo řešení použitelné i u menších typů pahýlů.
Rychlozávitové šrouby
Quick thread zkracuje manipulaci při opakované kontrole a práci s modelem.

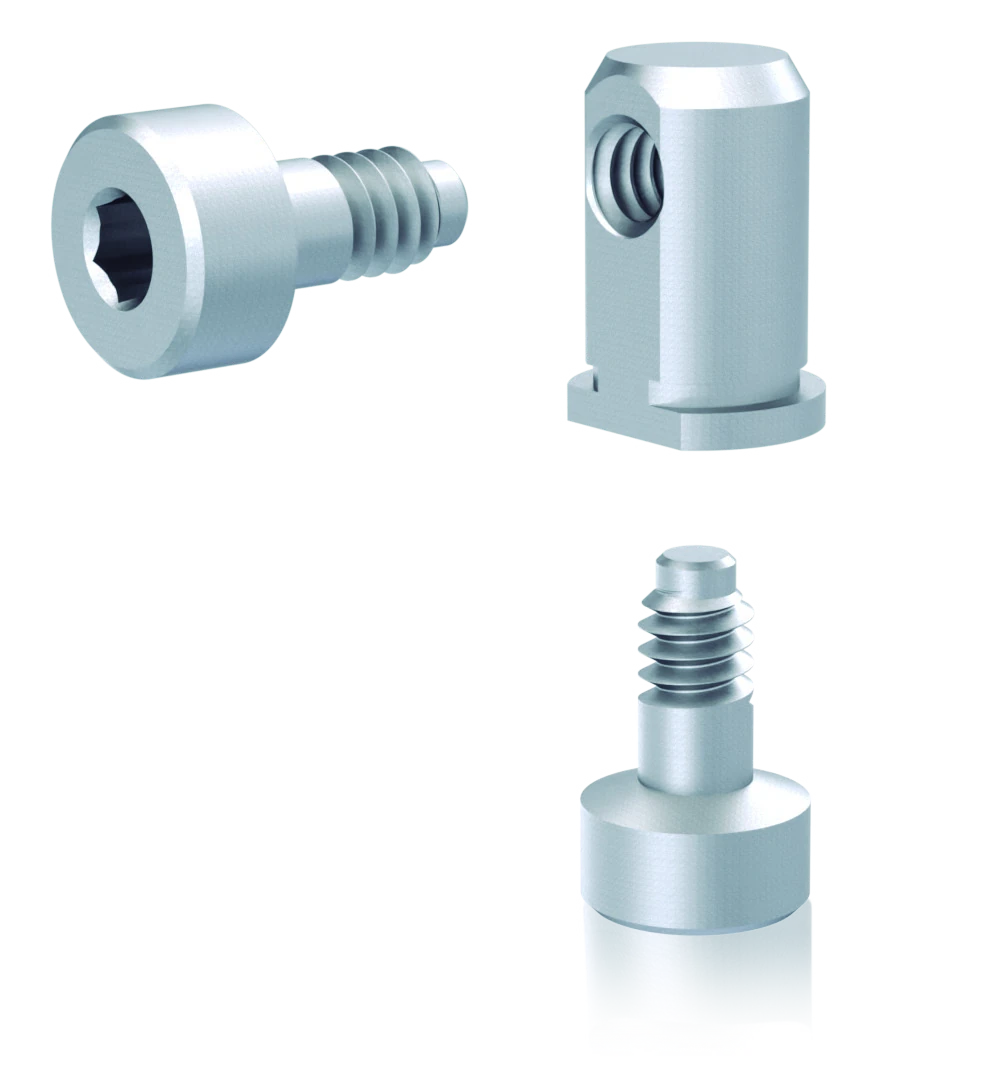

Tři součásti, jasná funkce

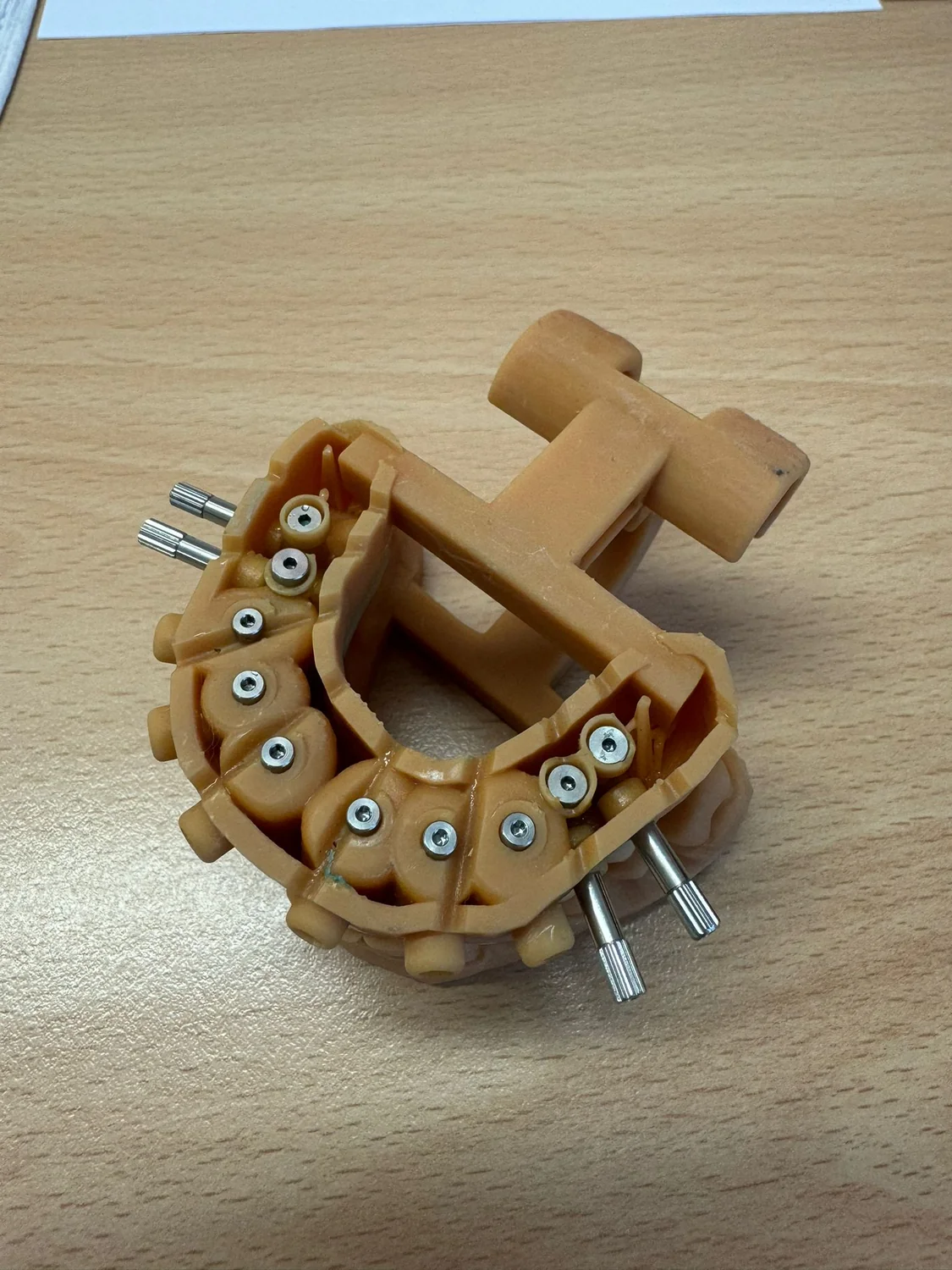

Insert, boční šroub a spodní šroub tvoří mechanický zámek pahýlu.
Systém je modulární. Kovové tělo zůstává definovaným rozhraním mezi 3D tištěným pahýlem a modelem, dlouhý šroub zajišťuje pahýl z boku a krátký šroub jej fixuje zespodu. Právě kombinace dvou os je to, čím se Stump Die 3D odlišuje od prostého frikčního zasunutí.
Důležitý detail z dokumentace IPD: při definitivní fixaci má být insert správně mechanicky usazen v pahýlu. IPD výslovně uvádí, že se nedoporučuje cement ani tekuté lepidlo, protože přesnost softwaru a geometrie mají vytvořit těsné mechanické spojení.

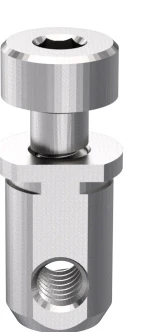

Body / kovový insert
Definuje osu a polohu pahýlu. Boční závit přijímá dlouhý fixační šroub, základna spolupracuje se spodní fixací.
IPD/KA-ST-01
Side Screw · long
Dlouhý boční šroub tvoří první fixační osu. Quick thread usnadňuje opakované otevření a uzavření pracovní pozice.
IPD/KA-ST-02
Low Screw · short
Spodní šroub uzavírá druhou fixační osu a pomáhá držet pahýl ve správné výšce i orientaci.
IPD/KA-ST-03| Konfigurace | Produkt | Počet | Reference IPD |
|---|---|---|---|
| 1 | Body | 1 ks | IPD/KA-ST-01 |
| 2 | Side Screw (long) | 1 ks | IPD/KA-ST-02 |
| 3 | Low Screw (short) | 1 ks | IPD/KA-ST-03 |
| 1 + 2 + 3 | Kit body + 2 screws | 1 sada | IPD/KT-ST-00 |
| 1 + 2 + 3 | Kit body + 2 screws | 10 sad | IPD/KT-ST-10 |

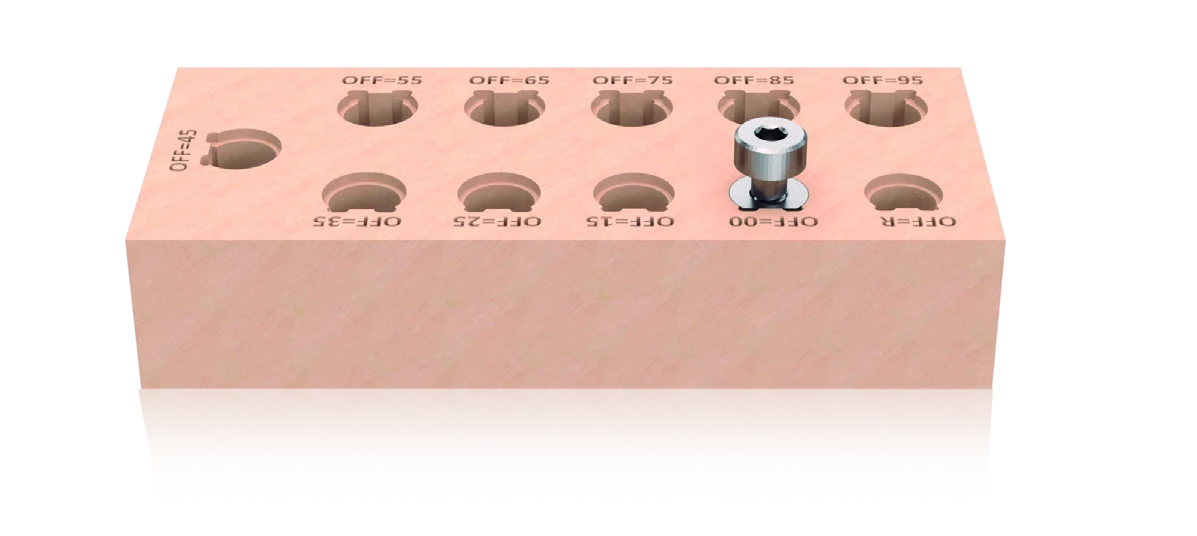

Printer calibration
Nejdřív kalibrační master, teprve potom definitivní pahýl.
Každá kombinace tiskárny, resinu, vrstvy a post-processingu může produkovat mírně jiné rozměrové chování. IPD proto používá Stump Die 3D master file, na kterém lze ověřit reálné rozlišení tisku a podle výsledku vybrat odpovídající OFF hodnotu v ModelPro. Cílem není „vynutit“ těsný spoj, ale najít opakovatelné nastavení, při kterém insert správně dosedne a pahýl zůstane vyjímatelný.

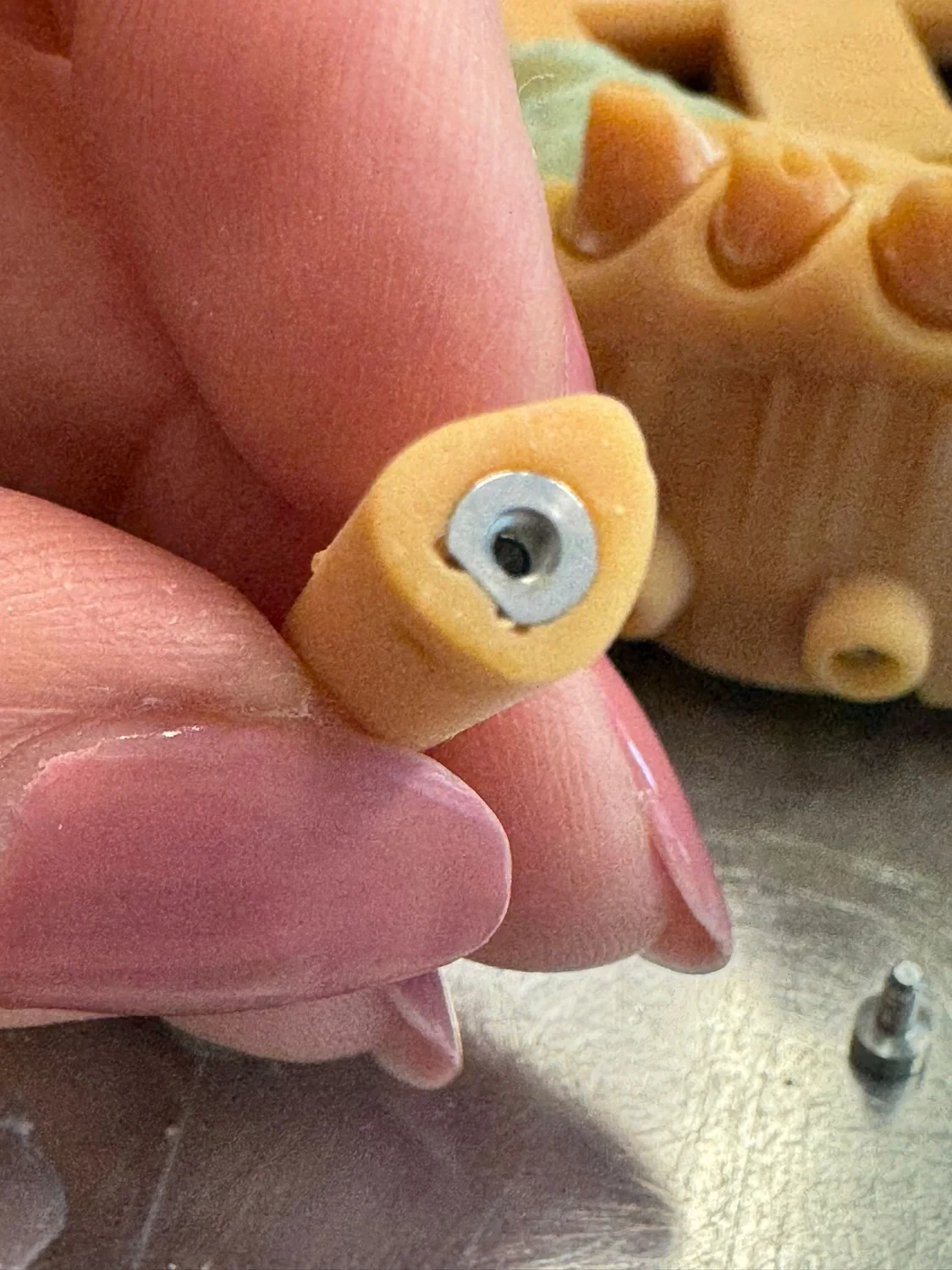

Praktická fotografie z dodaného archivu: soubor označený 3D_Stump_Die_Offset_55 ukazuje kontrolu insertu v již vytištěném pahýlu. Název fotografie zde používáme pouze jako identifikaci souboru; bez dalšího podkladu jej neinterpretujeme jako konkrétní jednotku nebo univerzální doporučenou hodnotu.

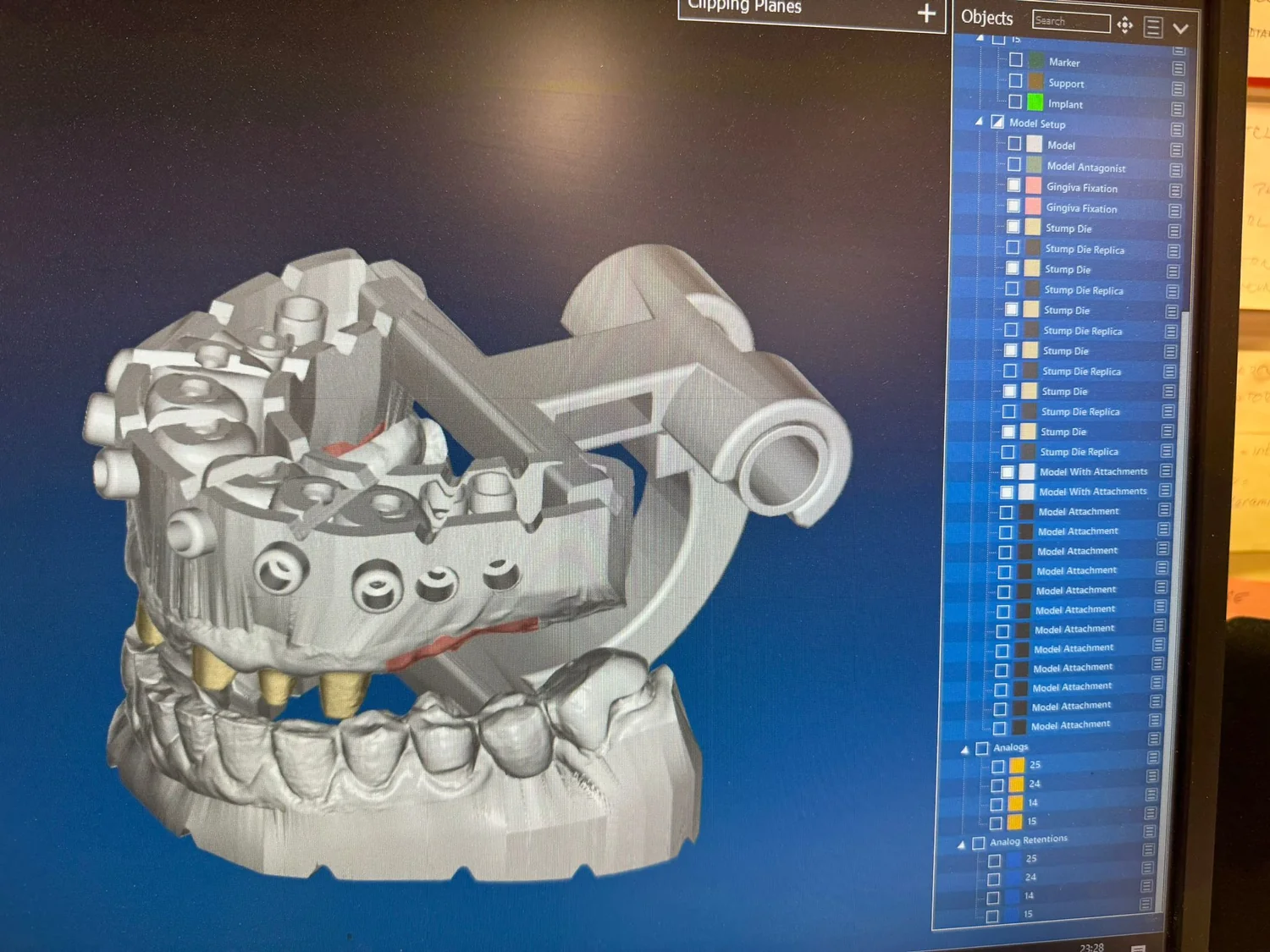

ModelPro workflow
Od intraorálního nebo laboratorního skenu k vyjímatelnému pahýlu v šesti krocích.
ModelPro obsahuje nástroje pro přípravu die, margin lines, path of insertion, Stump Die 3D, rotaci a polohu insertu, úhel i offset. Dodané pracovní fotografie ukazují tuto logiku i v reálném kombinovaném modelu.
Import a příprava mesh
Načtěte horní / dolní sken, případně související STL. Model se orientuje, ořízne a v případě potřeby opraví tak, aby síť byla uzavřená a připravená pro konstrukci.
Definice preparace
Určete zuby, které mají být vyjímatelnými pahýly. Margin lines lze definovat nebo podle workflow převzít z CADu. Zkontrolujte path of insertion.

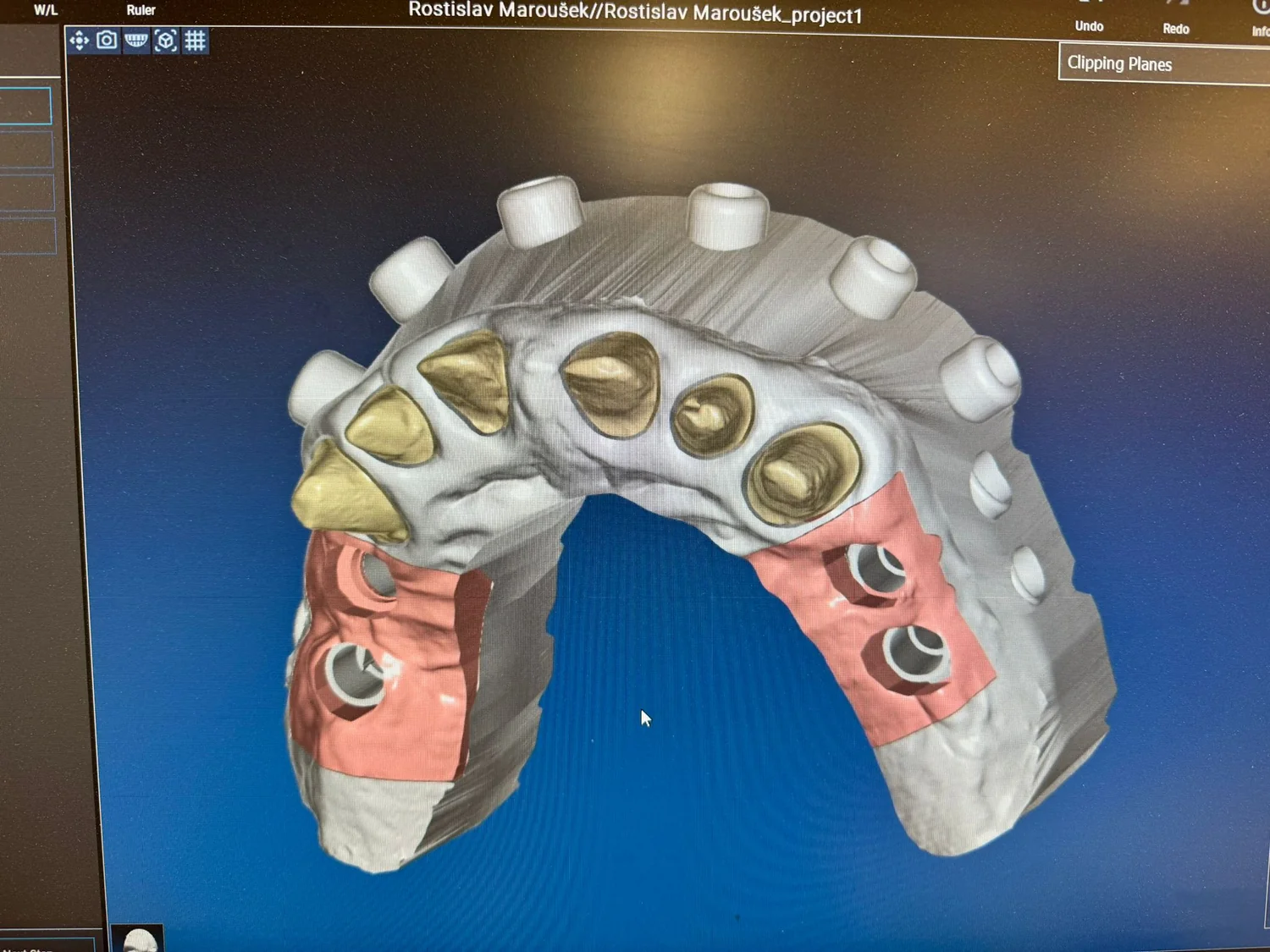

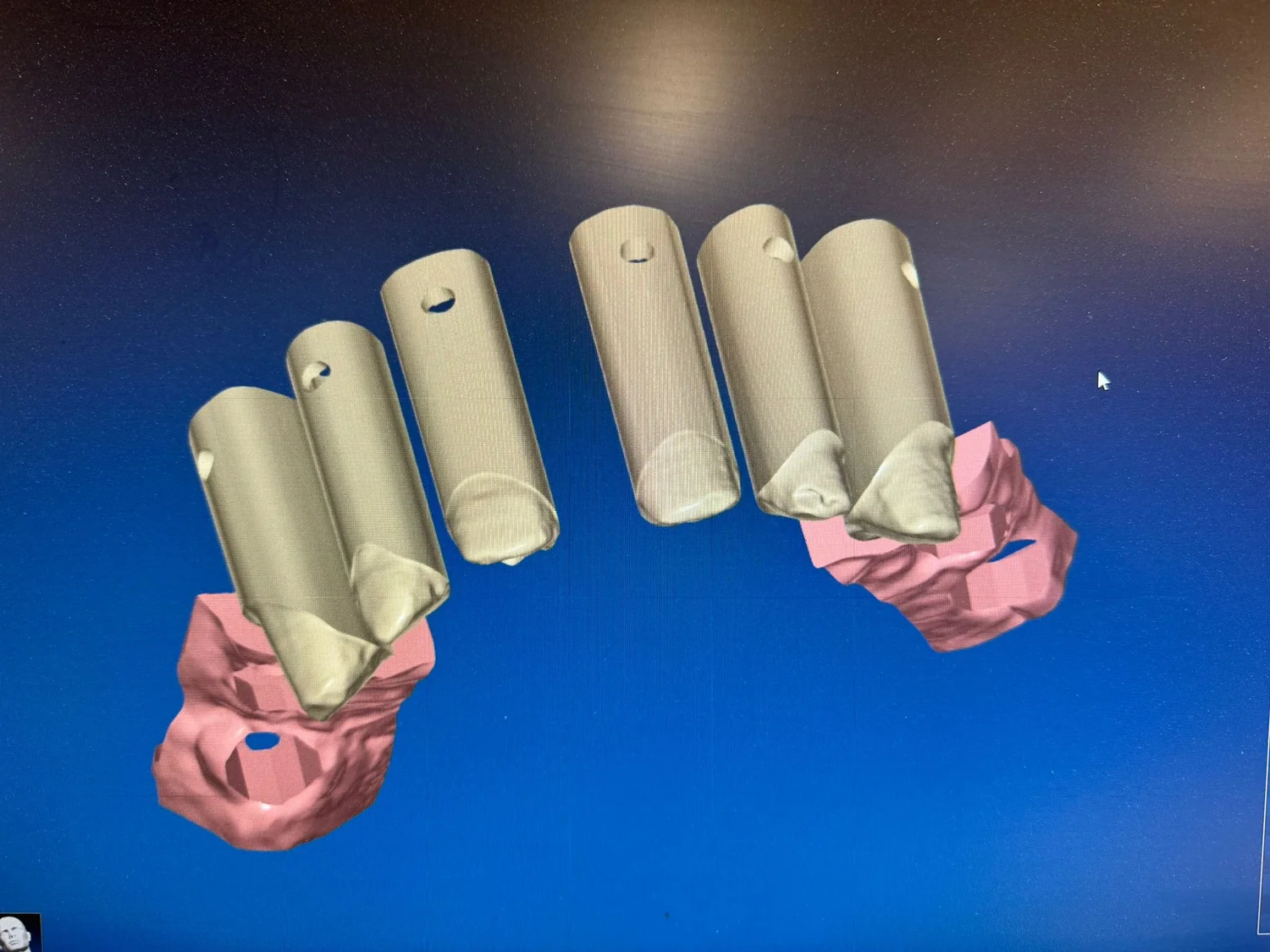

Stump Die 3D preparation
ModelPro vloží systém insertu do pahýlu. Technik může řídit jeho rotaci, pozici, úhel a offset tak, aby mechanika respektovala prostor modelu.
Kalibrace OFF
Vytiskněte kalibrační master a podle skutečného fitu zvolte OFF hodnotu. Tím se workflow přizpůsobí konkrétní tiskárně a materiálu.

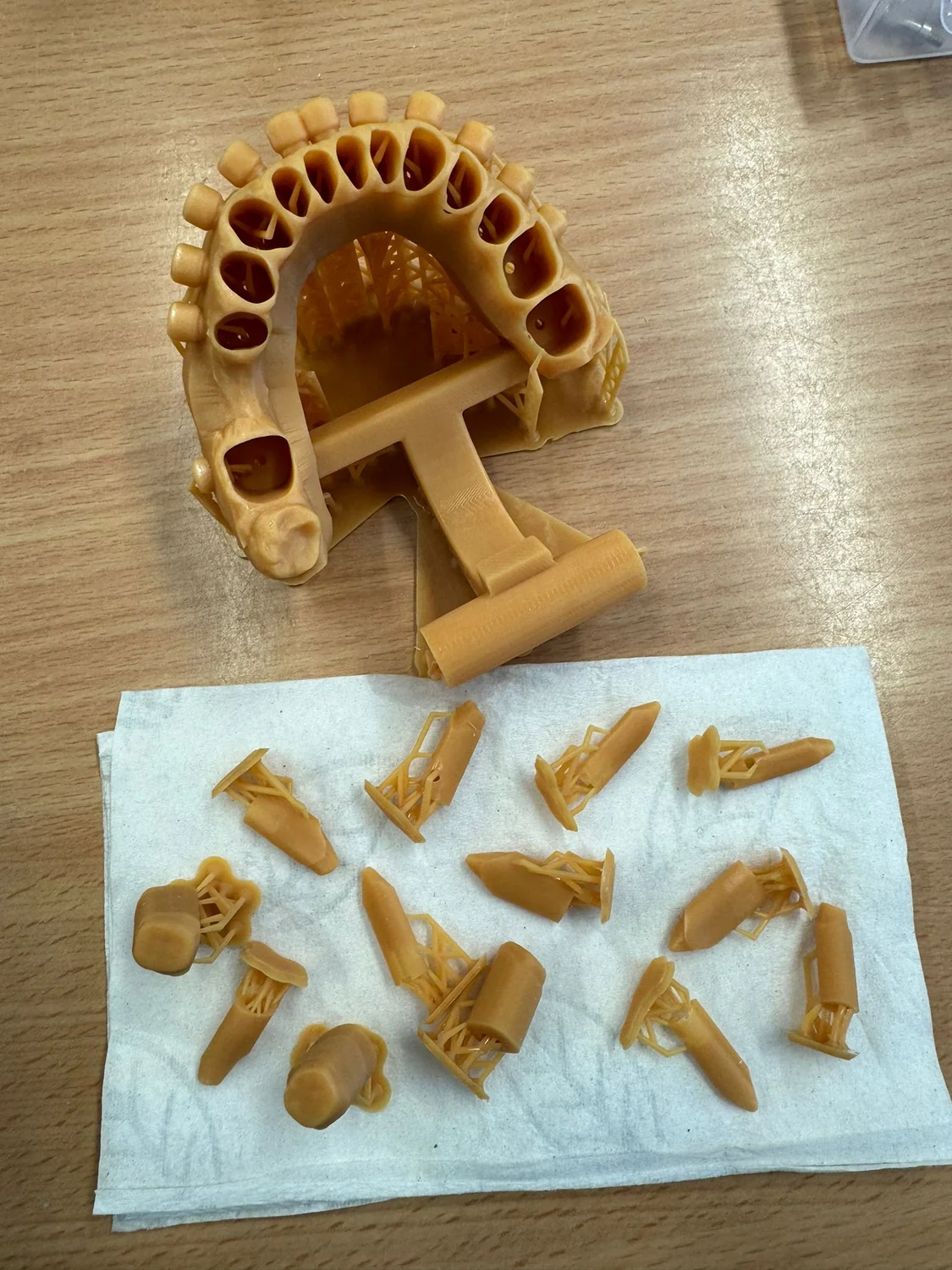

Tisk a mechanická montáž
Vytiskněte model a pahýly, dokončete standardní post-processing a usaďte kovový insert. Následuje boční a spodní mechanická fixace.
Kontrola návratu do stejné polohy
Pahýl několikrát vyjměte a znovu usaďte. Kontrolujte úplný dosed, preparační hranici a kontakty sousedních zubů. To je skutečný test užitku systému.

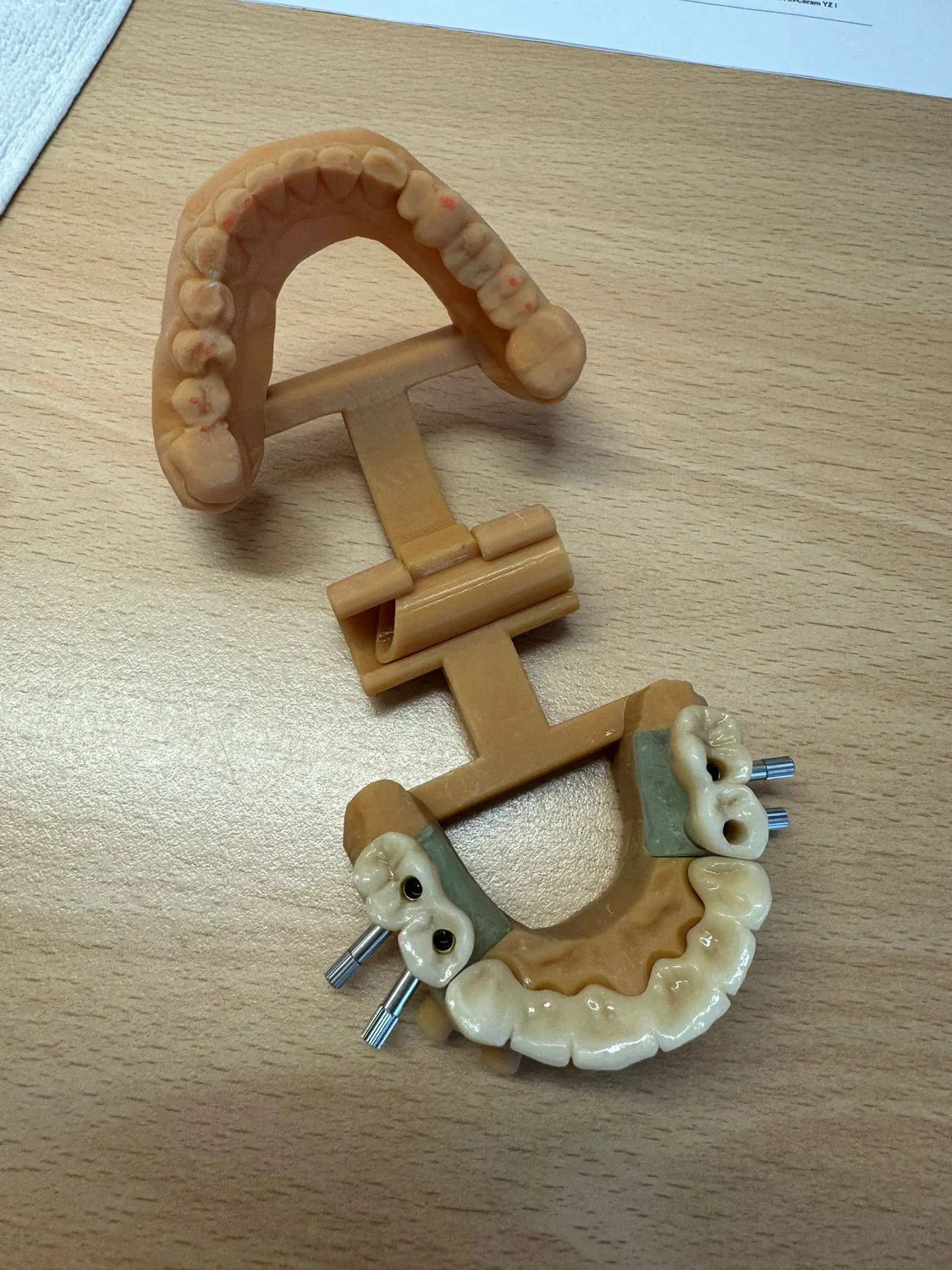

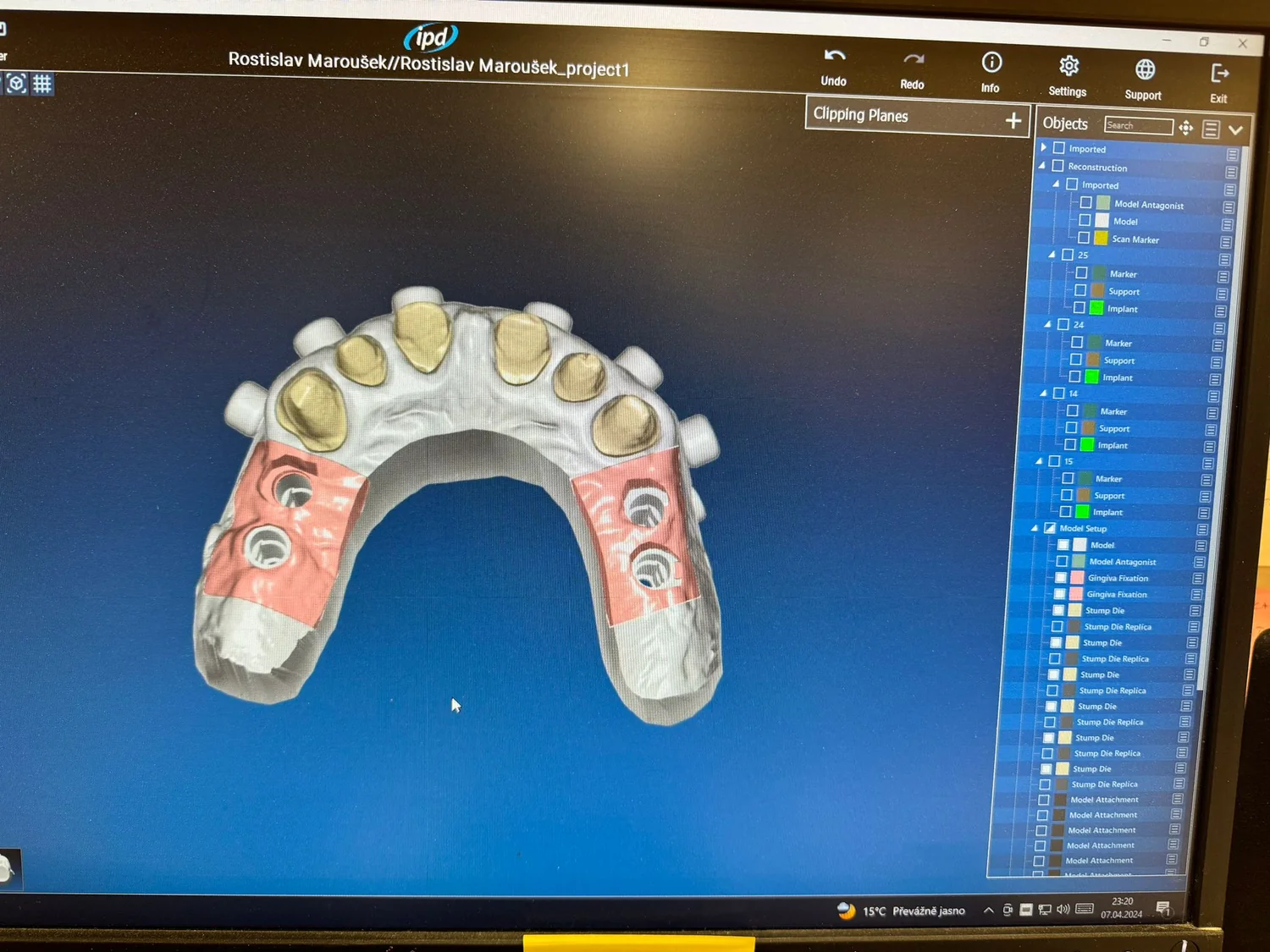

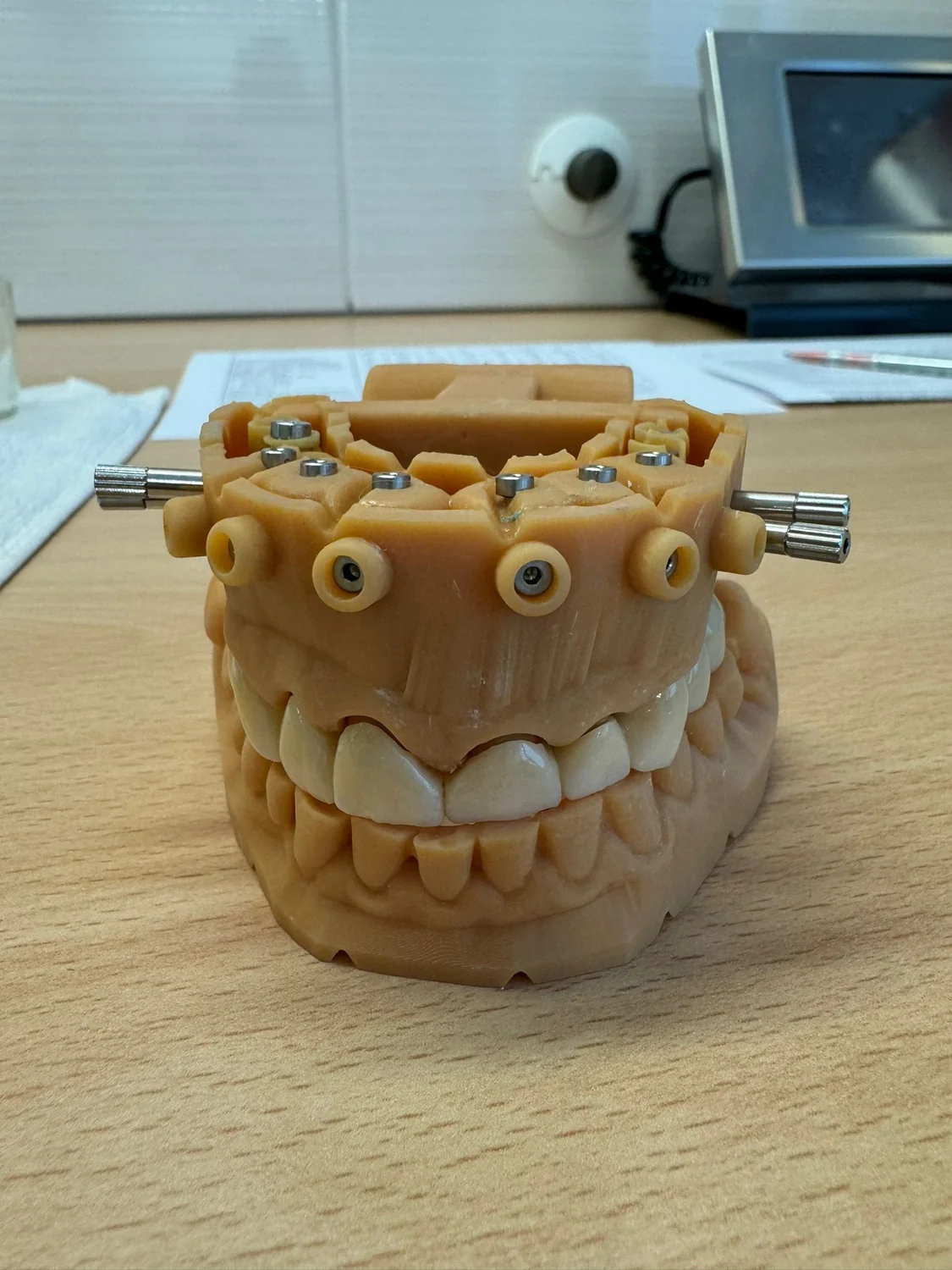

Z dodaného pracovního archivu
Od návrhu na monitoru k modelu, který lze skutečně rozebrat a znovu složit.
Fotografie v archivu nejsou sterilní produktové rendery. Právě proto jsou pro prezentaci cenné: ukazují, jak systém vypadá na reálném pracovním modelu, kde se kombinují vyjímatelné pahýly, měkká gingiva, fixační prvky a další digitální komponenty.
Materiálové souvislosti
Tisk modelu a měkké gingivy jsou dvě různé materiálové úlohy.
V dodaném archivu jsou také screenshoty dvou resinů. Používáme je pouze jako ilustraci rozdílných materiálových funkcí, nikoli jako oficiální doporučení IPD pro Stump Die 3D. Konkrétní resin, expoziční profil a post-processing je potřeba validovat podle použité tiskárny a laboratorního workflow.

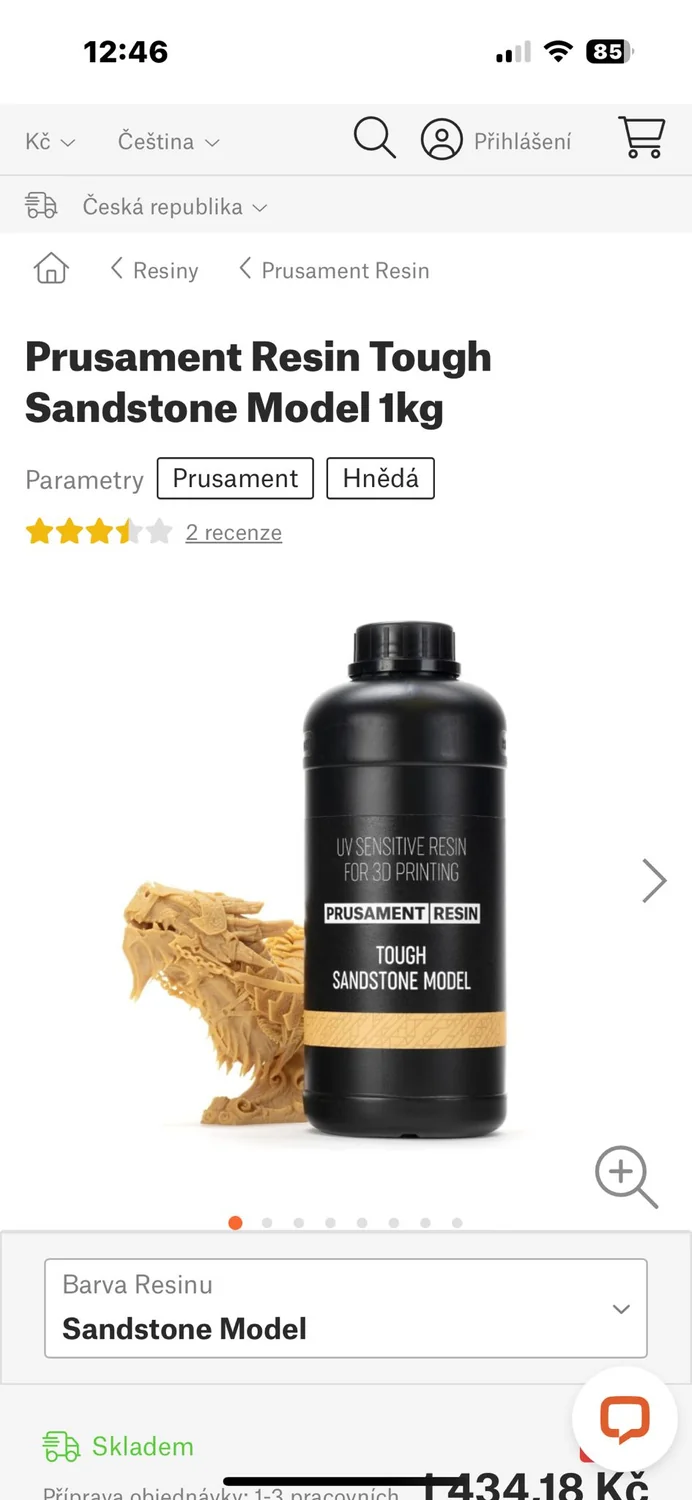

Pevný modelový resin
Pro vlastní model je prakticky důležitá rozměrová stabilita, detail a opakovatelnost fitu insertu po post-processingu.

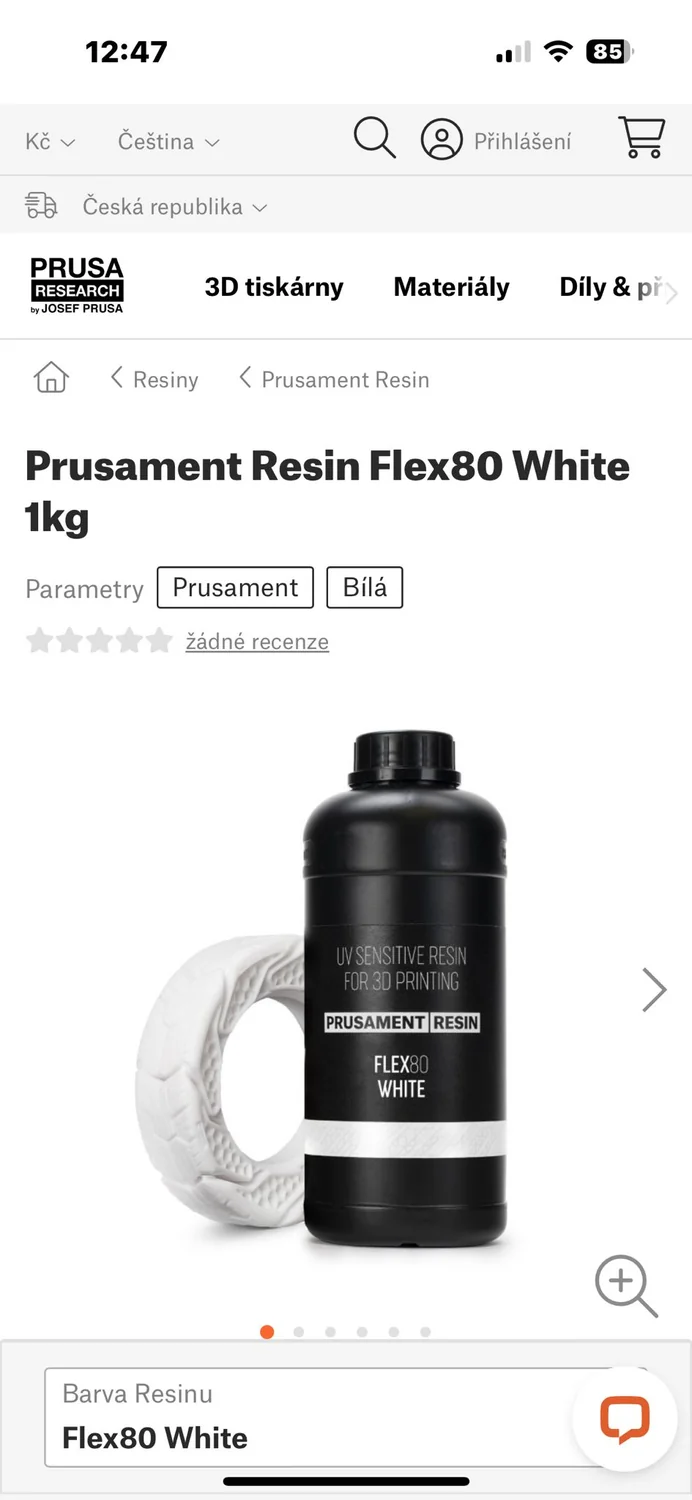

Flexibilní gingivální materiál
U kombinovaných modelů může být měkká gingiva samostatným modulem. Její vlastnosti jsou jiné než požadavky na pevný model a die.
FAQ
Co chce laboratoř vědět před prvním Stump Die 3D modelem
Proč nestačí pahýl pouze vytisknout jako zasouvací díl?
Samotná frikce může dovolit mikropohyb nebo drobnou rotaci. U korunkové práce pak může být problém viditelný na kontaktech nebo přesnosti opakovaného dosazení. Stump Die 3D přidává definovaný kovový insert a dvojitou mechanickou fixaci.
Jak funguje dvojitá fixace v 90°?
Dlouhý boční šroub a krátký spodní šroub zajišťují systém ve dvou vzájemně odlišných osách. Tím se omezuje jak boční vůle, tak nechtěná rotace nebo výškový posun.
Je insert v pahýlu lepený?
Podle dodané dokumentace IPD se při definitivní fixaci cement nebo tekutá lepidla nedoporučují. Konstrukce je navržená pro těsné mechanické usazení, které se dolaďuje pomocí správného tiskového offsetu.
Co je OFF hodnota v ModelPro a proč ji kalibrovat?
Jde o offset používaný pro fit geometrie. Master Stump Die 3D pomáhá zjistit, jak se konkrétní tiskárna a resin chovají v praxi, a vybrat nastavení, které umožní správný dosed bez nežádoucí vůle.
Lze Stump Die 3D použít pouze u implantátových modelů?
Ne. IPD jej prezentuje právě jako rozšíření ModelPro mimo samotnou implantologii, pro digitální restaurativní aplikace a vyjímatelné preparované dies v 3D tištěných modelech.
Co má technik po tisku zkontrolovat?
Úplný dosed insertu, opakovanost polohy po několika cyklech vyjmutí a zasunutí, preparační hranici, kontaktní body, stabilitu obou šroubů a to, zda fixační mechanismus nevyžaduje nepřiměřenou sílu.
Zpracováno z dodaných materiálů IPD Stump Die 3D a Digital Innovations / ModelPro, z pracovních fotografií v archivu a z aktuální oficiální stránky IPD ModelPro: ipd2004.com · ModelPro.
