Geometrie hlavy fixačního šroubu a Ti-báze

Český odborný abstrakt

Technický text porovnává sférickou, kuželovou a plochou dosedací geometrii hlavy šroubu. V ideálním modelu každá rozkládá sílu jiným způsobem: sférická radiálně, kuželová podél kónické plochy a plochá po celé rovině. Klinický a výrobní svět však nikdy nepracuje s nulovou tolerancí.

Malá odchylka průměru, úhlu nebo rovinnosti může proměnit plošný kontakt v úzkou linii nebo několik bodů. To je zvlášť důležité u křehkého zirkonu a deformovatelnějšího PMMA. Článek proto vyzdvihuje Ti-bázi jako způsob, jak ponechat kritické šroubové rozhraní v průmyslově vyrobeném kov–kov kontaktu a nepřenášet mikronové nároky přímo na frézovanou keramiku nebo polymer.

hlava fixačního šroubusférická hlavakuželová hlavaTi-bázetolerance

Redakční poznámka: Tato stránka je české odborné zpracování a praktická interpretace původního italského podkladu, nikoli doslovný překlad. Pro ověření metodiky, formulací a obrazové dokumentace je níže připojen původní PDF soubor.

Co článek ukazuje

Sférická hlavaV ideálu rozkládá tlak radiálně; při nesouladu průměrů se kontakt může soustředit do úzké linie.

Kuželová hlavaVytváří klínový kontakt na širší ploše, ale je mimořádně citlivá na úhlovou shodu kužele.

Plochá hlavaSnadněji se vyrábí, avšak i malá konkávnost, konvexita nebo naklopení soustředí sílu na střed či okraj.

Ti-bázePřenáší kritické dosednutí šroubu do přesného titanového dílu a odděluje je od frézovaného zirkonu nebo PMMA.

Porovnání reálného chování při výrobních tolerancích

Geometrie	Ideální kontakt	Citlivá tolerance	Typické riziko
Sférická	Radiální rozložení po zakřivené ploše	Průměr a sférická shoda obou ploch	Lineární kontakt a lokální tlak
Kuželová	Kontakt podél kónické plochy	Úhel kužele, souosost a povrch	Kontakt jen v části kužele, mikropohyb nebo vysoké lokální napětí
Plochá	Rovnoměrné rozložení po rovině	Rovinnost a kolmost k ose šroubu	Zatížení středu či okraje, páčení

Sférickáplynulý kontakt, náročná výroba sedla

Kuželovástabilní klín, vysoká citlivost na úhel

Plochájednoduchá plocha, citlivost na naklopení

Význam pro laboratoř a ordinaci

Použít vždy šroub určený pro konkrétní abutment nebo Ti-bázi; podobný závit neznamená shodnou hlavu a dosedací plochu.
Při návrhu individuálního abutmentu nefrézovat kritické šroubové sedlo v zirkonu nebo PMMA bez validovaného systému.
Kontrolovat, zda CAD knihovna odpovídá skutečné geometrii Ti-báze a zda návrh nemění předepsanou dosedací oblast.
Poškozenou hlavu šroubu, sedlo nebo nástroj nepovažovat za kosmetickou vadu, protože mění rozložení sil i dosažený preload.

Obsahové propojení s IPD

Článek odborně doplňuje stránky fixačních šroubů a Ti-bází IPD. Vysvětluje, proč se šroub, Ti-báze a šroubovák musí chápat jako jedna geometricky sladěná sestava a proč nelze jednotlivé díly nahrazovat pouze podle rozměru závitu.

Limity a opatrná interpretace

Zdrojový technický materiál používá zjednodušené mechanické modely a ilustrační hodnoty. Skutečné napětí závisí také na materiálu, rozměrech, preloadu, tření, výrobní kvalitě a celkové geometrii rekonstrukce. Text nenahrazuje specifikaci konkrétního systému.

Původní zdrojový článek

Původní název: Testa delle Viti: Analisi Tecnica Approfondita su Forme Sferiche, Conometriche e Piatte

Autoři a zdroj: Technický článek, autor v podkladu neuveden; Technický materiál, 2024.

Stáhnout původní PDF

Originální italský dokument obsahuje úplné znění, obrazovou dokumentaci a případnou bibliografii.

PDF

Související stránky a workflow IPD

Slovníček technických pojmů

dosedací plocha: Geometrie, přes kterou hlava šroubu předává sílu do abutmentu nebo konstrukce.
souosost: Shoda osy šroubu a osy jeho sedla.
tolerance: Povolená výrobní odchylka rozměru, úhlu nebo tvaru.
kov–kov kontakt: Mechanické rozhraní, v němž obě kontaktní plochy tvoří kovové komponenty.

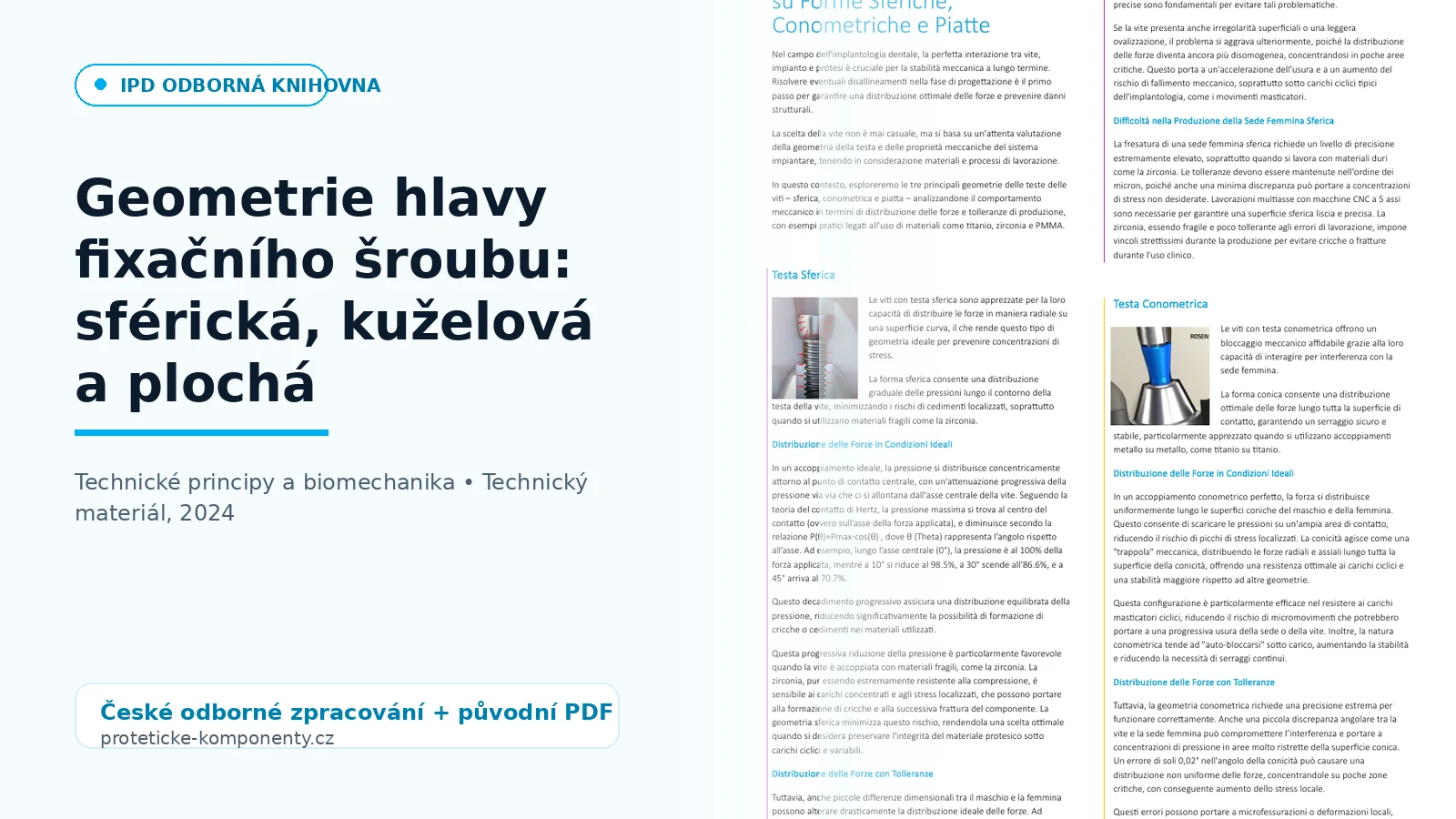

Geometrie hlavy fixačního šroubu: sférická, kuželová a plochá
