Sliznice a hřeben, orientační protetický prostor, předběžné postavení zubů, rozsah báze, vztah k antagonistovi a komunikace o budoucím designu.
ROZHODOVACÍ WORKFLOW4 implantátyPSD / Locator kompatibilnílékař ↔ laboratoř
Nejdřív rozhodnutí, potom komponenty
Snímatelná hybridní náhrada na 4 implantátech PSD přímo, nebo CAD/CAM třmen?
Otevřít mapu PSD workflowMapa řešení IPD · klinika ↔ laboratořPraktický rozcestník pro ordinaci a laboratoř: co lze udělat z běžného STL, kdy je nutný nový přenos implantátové polohy, jak použít KA-CL-14 a kdy přidává třmen skutečnou hodnotu.
Nejde o univerzální klinický protokol. Konkrétní implantát, platformu, gingivální výšku, utahovací moment a přípustný pracovní postup vždy ověřte v aktuálním návodu k použití a dokumentaci daného systému.
Výchozí situace
Máme STL sliznice, viditelné vrcholy implantátů a protiskus. Co z toho opravdu víme?
Takový dataset má hodnotu, ale neobsahuje plnou knihovní referenci implantátu. Proto je vhodné oddělit anatomickou informaci od implantátové souřadnice.
Nelze z něj odvozovat
Přesnou 3D osu a spojení implantátu, definitivní polohu analogu, přesný třmen ani implantátově nesenou konstrukci pouze podle viditelné koronární části fixtury.
Fyzický 3D model?
Anatomický model lze vytisknout pro plánování. Implantologický pracovní model má smysl až po validovaném přenosu polohy a při digitální PSD větvi používá PS-AR-00/3D.
Kdo drží kterou část řetězce
Pozice laboratoře vůči lékaři
Laboratoř nepřebírá klinickou identifikaci implantátu ani indikaci. Její síla je v tom, že před výrobou jasně definuje, jaká data potřebuje a které protetické větve jsou z těchto dat technicky proveditelné.
Potvrzuje klinický základ
Identifikuje výrobce, systém a platformu každého implantátu podle dokumentace nebo implant card.
Vyhodnotí měkké tkáně, gingivální výšku, hojení a klinické podmínky pro zvolený abutment.
Osadí správné komponenty a používá utahovací moment konkrétní reference podle aktuálního návodu k použití.
Provádí intraorální sken nebo konvenční otisk, zaznamená antagonistu a skus.
U třmenu klinicky ověří dosed, pasivitu, hygienickou přístupnost a následně finální funkci náhrady.
Definuje datový a výrobní plán
Zkontroluje, zda dodaná data skutečně obsahují validovanou implantátovou nebo PSD referenci, nikoli pouze anatomii.
Vyhodnotí protetický prostor, plán zubů, osu nasazení, hygienickou dostupnost a potřebnou tloušťku konstrukce.
Navrhne s lékařem, zda je vhodnější přímá PSD větev, nebo primární CAD/CAM konstrukce.
Volí správnou CAD knihovnu, kontroluje matching scanbody a rozhodne, zda je pro laboratorní dokončení potřeba fyzický pracovní model.
Dokončí konstrukci, pouzdra, processing a připraví klinicky přehlednou dokumentaci použitých komponent.
Hlavní rozhodovací bod
Čtyři samostatné PSD attachmenty, nebo třmen?
Počet implantátů sám o sobě odpověď neurčuje. Rozhoduje geometrie, prostor, hygiena, požadovaná stabilita a to, zda potřebujeme vytvořit novou společnou retenční osu.
PSD přímo na implantátech
Preferujte jako jednodušší výchozí řešení, pokud jsou polohy implantátů a společná dráha náhrady příznivé a attachmenty se vejdou do plánovaného retenčního konceptu.
Méně konstrukčních vrstev a menší nárok na vertikální prostor.
Snazší přístup k jednotlivým attachmentům při servisu a hygieně.
Digitální přenos: implant-specific PSD → KA-CL-14 ve scan délce → PSD knihovna → případně PS-AR-00/3D.
Primární CAD/CAM třmen + PSD
Zvažujte tehdy, když konstrukce řeší skutečný geometrický nebo funkční problém: rozdílné osy, potřebu nové společné retenční osy nebo vyšší stabilitu, a přitom je dostatek prostoru i hygienické dostupnosti.
Nejprve přesně přenést implantátovou nebo abutmentovou úroveň pro návrh třmenu.
Vyrobit a samostatně ověřit pasivní dosed konstrukce.
KA-CL-14 přichází až potom, pro digitální přenos PSD míst na hotové konstrukci.
Větev A · tři možné cesty přenosu
Přímé PSD neznamená jediný laboratorní postup
Retenční koncept zůstává stejný, ale způsob, jakým se ověří a přenese geometrie, může být digitální, konvenční nebo hybridní. Volba závisí na dostupných datech, jistotě implant-level přenosu a na tom, zda je už bezpečně známá gingivální výška budoucích PSD / Locator-kompatibilních patric.

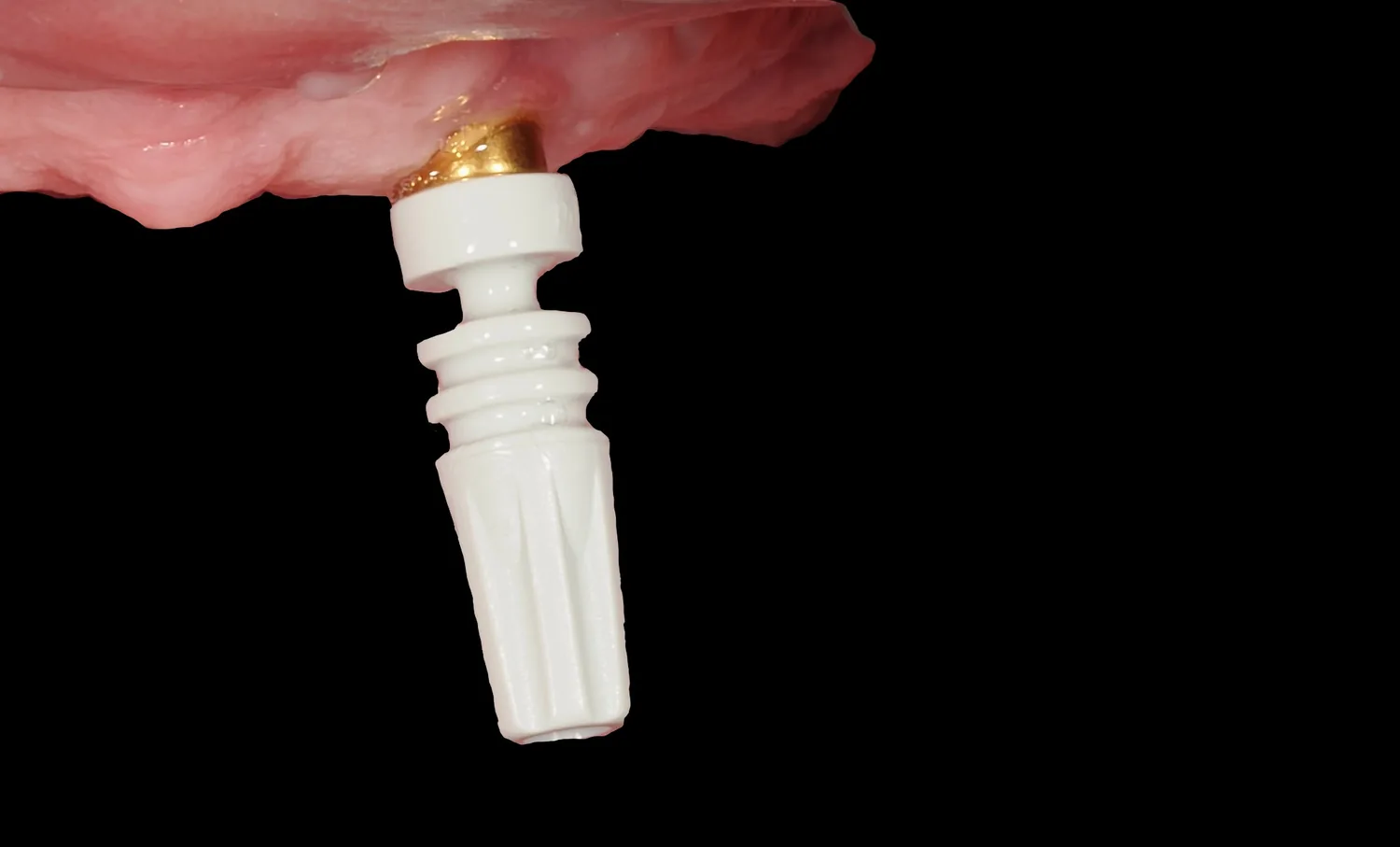

A1 · přímý digitální přenos
PSD → KA-CL-14 scan → PSD knihovna
Pokud jsou definitivní PSD patrice již klinicky vybrány a osazeny, lze jejich skutečnou polohu zaznamenat pomocí KA-CL-14 ve scan konfiguraci a pokračovat v odpovídající PSD knihovně.
Kontrolní bod: správná reference patrice, gingivální výška, úplný dosed KA-CL-14 a správný library matching.
A2 · přímý konvenční přenos
PSD → KA-CL-14 coping → elastomer → PS-AR-00
A3 · digitálně-analogová verifikace
Implant-level model → verifikační klíč → PSD otisk
Pokud je k dispozici implant-level IOS, ale definitivní výška PSD ještě není známá, lze vytisknout implant-level model se systémovými digitálními analogy. Na vhodných rigidních referenčních komponentách, například Ti-bázích, laboratoř vytvoří verifikační klíč a lékař intraorálně zkontroluje, zda model reprodukuje vzájemnou polohu implantátů bez klinicky významného nesouladu.
Po úspěšné kontrole se klinicky vyberou správné gingivální výšky PSD patric, patrice se osadí a jejich definitivní attachment-level poloha se přenese elastomerovým otiskem.
Důležité rozlišení: verifikační klíč v cestě A3 neověřuje polohu budoucích PSD patric. Ověřuje implant-level geometrii vytištěného modelu vůči skutečné intraorální situaci. Výška použité Ti-báze je pouze technický parametr verifikační konstrukce a neurčuje gingivální výšku následné PSD / Locator-kompatibilní patrice.
Třmen přidává hodnotu, když…
implantáty mají natolik rozdílné osy, že samostatné attachmenty nevytvářejí příznivou společnou dráhu nasazení;
potřebujeme vytvořit novou, plánovanou společnou retenční osu;
rozložení implantátů nebo protetický plán vyžadují vyšší stabilizaci a rigidní propojení;
je dostatek vertikálního i horizontálního prostoru pro třmen, PSD patrice, pouzdra a materiál náhrady;
konstrukci lze navrhnout hygienicky přístupnou;
máme verifikovaný přenos implantátových pozic pro výrobu pasivně dosedající konstrukce.
Třmen spíše nepřidávejte, když…
implantáty mají příznivé osy a čtyři samostatná PSD umožní funkční dráhu nasazení;
přímé PSD už poskytuje požadovanou retenci a stabilitu;
je omezený vertikální prostor a třmen by ubíral místo pro zuby nebo materiál báze;
třmen by zhoršil hygienickou dostupnost;
přidání rigidní konstrukce neřeší žádný konkrétní geometrický ani funkční problém;
jednodušší řešení je pro pacienta servisně a hygienicky výhodnější.
Než řeknete ANO / NE
Co musí laboratoř znát před rozhodnutím o třmenu
Anatomický STL ukáže prostor a budoucí protetiku, ale bez referenčního přenosu ještě neukáže přesné 3D osy implantátů. Definitivní rozhodnutí o třmenu proto nepatří před získání těchto dat.
implantát, systém a platformu každé pozice;
přesné 3D osy implantátů / pracovní abutmentové úrovně;
plánovaný setup zubů a objem budoucí báze;
vertikální a horizontální protetický prostor;
cílovou společnou dráhu nasazení;
reálnou hygienickou dostupnost konstrukce.
Větev A · přímé PSD
Co má při další návštěvě udělat ordinace
Jakmile jsou implantáty a platformy potvrzené a přímé PSD řešení je zvolené, lze polohu attachmentů přenést digitálně nebo konvenčně.
PSD attachmenty
Vybrat podle implantátu, platformy a gingivální výšky; klinicky správně osadit.
KA-CL-14
Pro digitální větev použít scan konfiguraci. Pro konvenční větev použít impression-coping délku.
Sken / otisk
Zachytit všechny čtyři pozice, dostatek sliznice, antagonistu a spolehlivý skus.
Laboratorní data
Digitální: PSD knihovna a případně PS-AR-00/3D. Konvenční: PS-AR-00 do sádrového modelu.
Chcete ve stejné návštěvě sken i klasický otisk?
KA-CL-14 má nevratně zkracované délky. Pro nezávislý kontrolní otisk a digitální sken je metodicky nejčistší mít samostatnou sadu pro impression-coping délku a samostatnou sadu pro scan délku. Postupné zkrácení stejné komponenty po otisku je sice mechanicky představitelné, ale zruší možnost otisk bez nové komponenty opakovat; bez výslovného potvrzení výrobce jej proto nepovažujeme za preferovaný validační postup.
3D model
Kdy ho opravdu vytvářet
Fyzický model není cíl workflow. Je to nástroj. Vytiskněte jej tehdy, když zjednoduší kontrolu, processing, komunikaci nebo další manuální laboratorní kroky.
Pro předběžnou anatomii lze vytisknout dnešní STL bez implantátových analogů.
Pro definitivní PSD pracovní model musí poloha vzniknout z KA-CL-14 + knihovny a digitálního analogu PS-AR-00/3D.
V plně digitálním, validovaném workflow lze fyzický model vynechat, pokud jej laboratoř nepotřebuje pro žádný kontrolní nebo manuální krok.
| Model | Co obsahuje | K čemu je | Na co nestačí |
|---|---|---|---|
| Anatomický model | Sliznice, hřeben, případné zuby, antagonista | Prostor, setup, báze, komunikace | Přesná implantátová osa a analog |
| Sádrový PSD model | KA-CL-14 jako impression coping + PS-AR-00 | Konvenční laboratorní workflow | Není digitální analogovou větví |
| 3D tištěný PSD model | KA-CL-14 scan + knihovna + PS-AR-00/3D | Digitální pracovní model a laboratorní dokončení | Neopraví špatný scan nebo chybný matching |
3D tisk · Validation Master · externí výroba
Kdo kalibruje model, když tiskne laboratoř nebo externí výrobní centrum?
Nejdůležitější je rozlišit kalibraci samotné tiskárny od validace dosedu digitálního analogu. První patří tomu, kdo tiskárnu provozuje. Druhá propojuje CAD knihovnu, offset, konkrétní tiskový proces a skutečný analog PS-AR-00/3D.
Celý řetězec je pod jednou střechou
Laboratoř odpovídá za provozní kalibraci tiskárny podle výrobce, správný resin a profil, postprocessing a současně za IPD validační test. Vytiskne Validation Master, ověří skutečný analog a podle výsledku zvolí odpovídající offset / knihovnu.
Fyzický tisk kalibruje ten, kdo ho vyrábí
Pokud model tiskne externí výrobní centrum, laboratoř nemůže kalibrovat jeho tiskárnu na dálku. Centrum řídí tiskárnu, resin, profil, expozici, vrstvu, orientaci a postprocessing. Laboratoř ale musí znát výsledek validačního tisku a podle reálného dosedu analogu zvolit správnou CAD toleranci.
Nejdříve potvrdit podporu IPD workflow
Pokud externí centrum vytváří model ze skenů i provádí tisk, před první zakázkou ověřte, že umí pracovat s přesnou PSD / IPD digitální analogovou větví a že je jasně určeno, kdo volí offset. Obecná služba „model na implantáty“ sama o sobě nepotvrzuje kompatibilitu s PS-AR-00/3D.
Příklad outsourcingu
Tisk modelu v externím výrobním centru krok za krokem
Stejná validační logika platí bez ohledu na konkrétního dodavatele. Informace o typu tiskárny nebo výrobní technologii sama o sobě nepotvrzuje správný IPD offset ani přesnost funkční dutiny pro digitální analog.
Určete typ modelu
Anatomický model, nebo funkční implantologický PSD model s dutinou pro PS-AR-00/3D? Validation Master řeší druhou variantu.
Při prvním řetězci netiskněte hned pacienta
Pošlete odpovídající validační STL / Validation Master a požadavek na stejný výrobní standard, který bude použit pro pracovní model.
Výrobní centrum vytiskne master
Tiskárna, resin, materiálový profil, vrstva a postprocessing jsou na straně centra. Jejich interní hardwarová kalibrace není úkolem laboratoře. U tiskáren ASIGA výrobce doporučuje pravidelnou kontrolu platformy, u PRO 4K například přibližně jednou měsíčně nebo po 20 tiscích; to je však servisní kalibrace stroje a nenahrazuje IPD Validation Master pro ověření dosedu digitálního analogu.
Ověřte skutečný PS-AR-00/3D
Master se zkouší fyzickým analogem. Správná pozice dovolí plný, stabilní dosed bez násilí, deformace resinu a nežádoucí vůle.
Zvolte offset / knihovnu
Podle výsledku laboratoř použije odpovídající IPD knihovní variantu nebo offset. Teprve pak exportuje finální pracovní model.
Odešlete finální STL
V objednávce uveďte, že jde o implantologický model pro digitální analog PS-AR-00/3D a že výroba má navazovat na dříve validovaný tiskový řetězec.
Neměňte řetězec bez důvodu
Pokud centrum změní tiskárnu, resin, profil nebo zásadní postprocessing, před kritickou prací je vhodná revalidace. Orientaci a podpory ponechte jejich validovanému výrobnímu postupu.
Příjem modelu = poslední kontrolní brána
Analog musí dosednout do plné polohy bez nadměrné síly a bez vůle. Pokud ne, neopravujte dutinu „od oka“, ale vraťte se k identifikaci příčiny a Validation Masteru.
Kalibrovat / revalidovat
Při první kombinaci tiskárna + resin + profil + postprocessing, při změně výrobního centra nebo klíčových parametrů, po servisním zásahu a kdykoli se dosed analogu začne proti dříve validovanému stavu měnit.
Nekalibrovat před každým pacientem
Pokud je stejný tiskový řetězec již validovaný, parametry se nezměnily a průběžná kontrola je stabilní. Validation Master je verifikace výrobního procesu, ne povinný model před každou zakázkou.
Offsetovou kalibraci vůbec nepotřebujete
Když tisknete pouze anatomický model bez přesné dutiny pro digitální analog, nebo fyzický model nevyrábíte. Validation Master také neopraví chybný intraorální sken, špatný matching nebo nesprávně zvolenou knihovnu.
Dvě různé kalibrace, které se často zaměňují
Hardwarová/procesní kalibrace tiskárny patří provozovateli stroje a řídí se výrobcem tiskárny a resinu. IPD validační kontrola dosedu ověřuje, zda konkrétní CAD dutina a offset fungují v reálném výrobním řetězci. Při outsourcingu proto jde o spolupráci: centrum vytiskne validační vzorek, laboratoř nebo centrum s dostupným testovacím analogem ověří dosed a laboratoř použije odpovídající knihovní variantu.
Při externí výrobě vždy předem potvrďte, že dodavatel používá stabilní a validovaný tiskový řetězec. Samotná značka tiskárny nebo resinu není potvrzením konkrétního IPD offsetu; rozhodující je reálný dosed analogu ve validačním vzorku a pracovním modelu.
Praktická předávka dat
Co si má laboratoř vyžádat od lékaře
Nejlepší pracovní pozice laboratoře je neposílat ordinaci obecné „pošlete sken“, ale předem definovat přesný balíček podle zvolené větve.
Identifikace
Výrobce, model, platforma a pozice všech čtyř implantátů. Ideálně implant card, operační záznam nebo fotografie štítků.
Pracovní sken
Příslušná čelist s validovanou referencí, celý relevantní bezzubý úsek a dostatek stabilní geometrie pro kontrolu.
Antagonista + skus
Samostatný antagonistický scan a použitelná mezičelistní registrace. Původní data lze zachovat, pokud jsou spolehlivě registrovatelná.
Měkké tkáně a prostor
Klinická informace o gingivální výšce, tkáních a dostupném prostoru. Laboratoř ji porovná s plánem zubů a konstrukce.
Fotografie
Okluzní a boční pohledy mohou rychle odhalit prostorové nebo hygienické problémy, které samotný mesh nevysvětluje.
Společné rozhodnutí
Potvrdit: přímé PSD vs. třmen, cílovou osu nasazení, digitální vs. konvenční přenos a zda bude potřeba fyzický pracovní model.
Rychlá kontrola před výrobou
Sedm otázek, které musí mít odpověď
Jsou jednoznačně identifikované všechny čtyři implantáty a platformy?
Máme přesnou implantátovou nebo PSD referenci, ne pouze anatomický STL?
Je rozhodnuto, zda attachmenty budou přímo na implantátech, nebo na třmenu?
Je znám protetický prostor pro attachment, pouzdro, materiál a případnou konstrukci?
Je správně zvolená funkce a délka KA-CL-14?
Navazuje scanbody, knihovna a analog na stejnou pracovní větev?
Je předem určeno, kdo a kdy ověří dosed, okluzi, retenci a hygienickou dostupnost?
NAVAZUJÍCÍ MANUÁLY
Tahle stránka rozhoduje „kam“. Další už popisují „jak“.
Rozcestník záměrně nekopíruje detailní processing, retence a konstrukční kroky. Uživatel si po rozhodnutí otevře specializovanou větev.
Časté otázky
Hybridní náhrada na 4 implantátech v praxi
Ne jako definitivní implantátově nesenou konstrukci. Takový STL je anatomický podklad. Pro třmen je nejprve nutný validovaný přenos implantátové nebo zvolené abutmentové úrovně.
Pouze pokud je zvolená přímá PSD větev. Pro samotný návrh třmenu je potřeba přesně přenést implantátovou nebo abutmentovou úroveň. KA-CL-14 se na třmenové větvi používá až pro PSD retenční místa na již vyrobené a ověřené konstrukci.
Ano, pokud pracovní model přesně reprodukuje PSD úroveň pomocí PS-AR-00/3D a navazuje na validovaný implant-level přenos a správnou CAD knihovnu. KA-CL-14 se potom naskenuje laboratorním skenerem na modelu a tato PSD reference se použije pro CAD návrh náhrady. Podrobný postup je v klinicko-laboratorním PSD workflow.
Ne. Model má smysl, pokud podporuje kontrolu, processing nebo jiné manuální kroky. V plně digitálním a validovaném workflow může být vynechán. Pokud se tiskne digitální PSD model, polohu analogu vytváří knihovní řetězec KA-CL-14 a PS-AR-00/3D.
Ne. Třmen je další konstrukční vrstva a musí řešit konkrétní problém, například nepříznivé osy nebo potřebu nové společné retenční osy. Při příznivé geometrii mohou čtyři samostatné PSD attachmenty znamenat jednodušší, prostorově úspornější a servisně přístupnější řešení.
Jde o společné protetické rozhodnutí. Lékař nese klinickou indikaci a posouzení tkání, implantátů a pacienta; laboratoř přináší informace o prostoru, konstrukční geometrii, výrobě, hygienické dostupnosti a validaci CAD/CAM řetězce.
Hardwarovou kalibraci tiskárny, materiálový profil a postprocessing řídí provozovatel tiskárny. Laboratoř ale musí ověřit, že výsledná dutina odpovídá zvolené IPD knihovně. Při prvním použití konkrétního tiskového řetězce je vhodné nechat u dodavatele vytisknout Validation Master a podle skutečného dosedu analogu zvolit offset nebo knihovnu.
Ne. Validuje konkrétní výrobní řetězec, nikoli každého pacienta. Pokud zůstává stejná tiskárna, resin, profil, expozice, vrstva, postprocessing a ověřený offset a kontrola je stabilní, před každou zakázkou se znovu netiskne.
Při změně tiskárny nebo výrobního centra, resinu či materiálového profilu, významné změně vrstvy, expozice, orientace nebo postprocessingu, po zásahu do tiskárny a kdykoli se začne měnit dosed analogů.
Ne. Kvalitní tiskárna je jen část řetězce. Rozměr funkční dutiny ovlivňují také resin, materiálový profil, expozice, vrstva, orientace a postcuring. Rozhodující je validovaný celek a fyzická kontrola konkrétního analogu.
Ne kvůli offsetu analogu. Anatomický model pro setup, prostor nebo komunikaci nepotřebuje Validation Master pro analogovou dutinu. Tiskárna však musí být provozně správně nastavena podle svého výrobce.
Nezačínejte broušením dutiny ani náhodnou změnou offsetu. Ověřte správný analog a knihovnu, čistotu dutiny, úplný postprocessing a to, zda centrum použilo validovaný výrobní řetězec. Pokud problém přetrvává, zopakujte validační master a znovu určete vhodnou toleranci.
