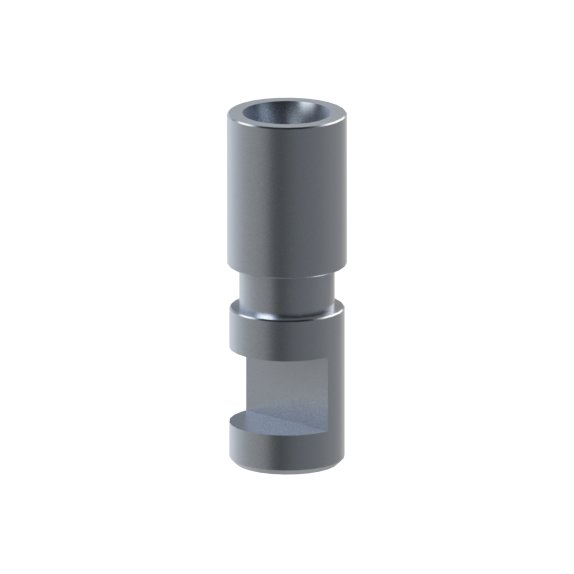

Kompatibilní s Neodent® GM® RP

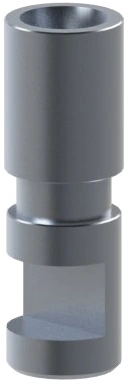

Analog laboratorní replika do sádry. Konvenční laboratorní analog určený pro pracovní modely ze sádry a klasické protetické workflow.
AISI 303 · IPD/RBAR00
Laboratorní workflow · analogy IPD
Analogy pro sádrové modely. Přesná replika implantátu bez zbytečného šumu.
Analog IPD přenáší do pracovního modelu tvar spojení, polohu i platformu implantátu. Pomáhá laboratoři udržet přesnou návaznost na Ti-báze, abutmenty, šrouby i finální protetickou konstrukci.
AISI 303Nerezová ocel pro přesný laboratorní model
Konvenční i digitální řadaPro sádru i 3D tištěný model
Plný dosedVěrná replika platformy a spojení implantátu
K čemu slouží
Jednoduchá součást, která drží přesnost modelu pohromadě
Laboratorní analog je věrná replika implantátu umístěného u pacienta. Po usazení do otisku nebo modelové situace přenáší do laboratoře přesný tvar spojení i polohu platformy, takže lze spolehlivě navrhnout definitivní i provizorní konstrukci.
Název produktu: analog / replikaAnalog představuje implantát v modelu a vytváří referenční bod pro další laboratorní kroky.
Materiál: nerezová ocel AISI 303Stabilní materiál s dobrou obrobitelností a rozměrovou stálostí pro laboratorní použití.
Zamýšlené použitíAnalogy se používají při výrobě protetických prací, kde nahrazují implantát v pracovním modelu.
Důležité: analog vybírejte vždy podle konkrétního implantačního systému, série a platformy. Názvy třetích stran jsou uváděny pouze za účelem identifikace kompatibility.
NázevAnalog / replika implantátu
MateriálNerezová ocel AISI 303
Analog se používá při výrobě protetické práce v laboratoři. V modelu replikuje tvar a polohu implantátové platformy a tvoří laboratorní ekvivalent implantátu v ústech pacienta.
Morfologie odpovídající origináluGeometrie spojení navazuje na kompatibilní komponenty a pomáhá eliminovat chyby při modelaci.
Rozměry a tvar podle OEM dílůRozměrová stabilita usnadňuje kontrolu dosedu a podporuje přesnější laboratorní výsledek.
Kompatibilita s navazujícími dílySprávně zvolený analog je základ pro návaznost dalších protetických komponent.
Opakovatelná laboratorní práceRobustní provedení a materiál AISI 303 zvyšují praktičnost při každodenní manipulaci.
Portfolio analogů
Konvenční analog a návazná digitální řada
Vybrané příklady níže ukazují konkrétní kompatibilní analogy pro sádrové modely a samostatnou digitální variantu pro 3D tisk modelu.

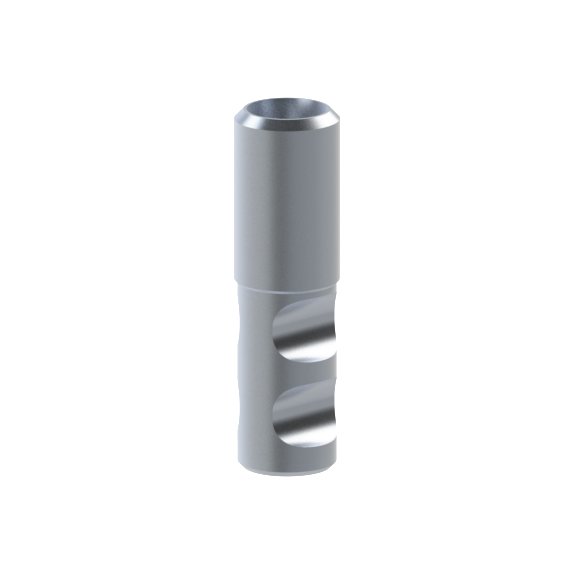

Kompatibilní s Straumann® BLX® RP
Laboratorní analog pro přesný pracovní model a návaznost dalších komponent u systému Straumann® BLX®.
AISI 303 · IPD/DCAR00

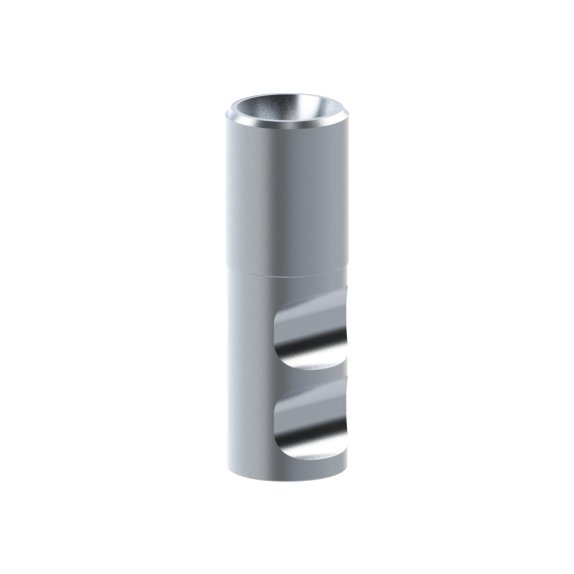

Kompatibilní s Straumann® Bone Level RP
Analog pro sádrový model, výběr podle platformy a přesnou kontrolu dosedu navazujících komponent.
AISI 303 · IPD/DBAR00

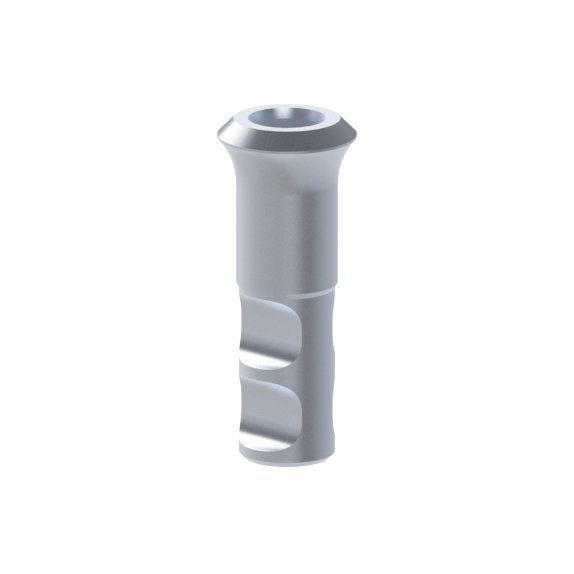

Kompatibilní s Straumann® TLX® RT
Kompatibilní analog pro laboratorní model, kde rozhoduje správná platforma a plná návaznost dalších prvků workflow.
AISI 303 · IPD/DEAR00

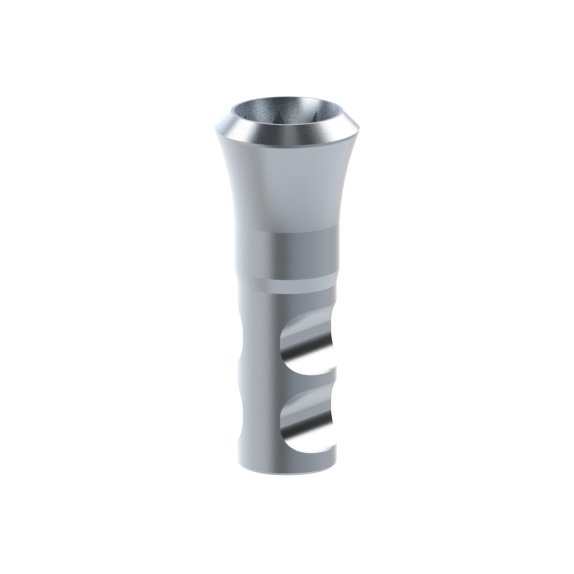

Kompatibilní s Straumann® Tissue Level RN
Konvenční laboratorní analog pro pracovní modely se stabilní kontrolou spojení, platformy a protetického dosedu.
AISI 303 · IPD/DAAR00

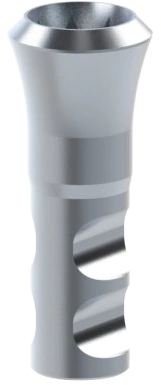

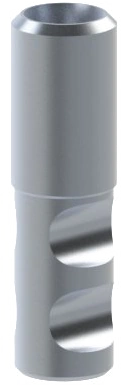

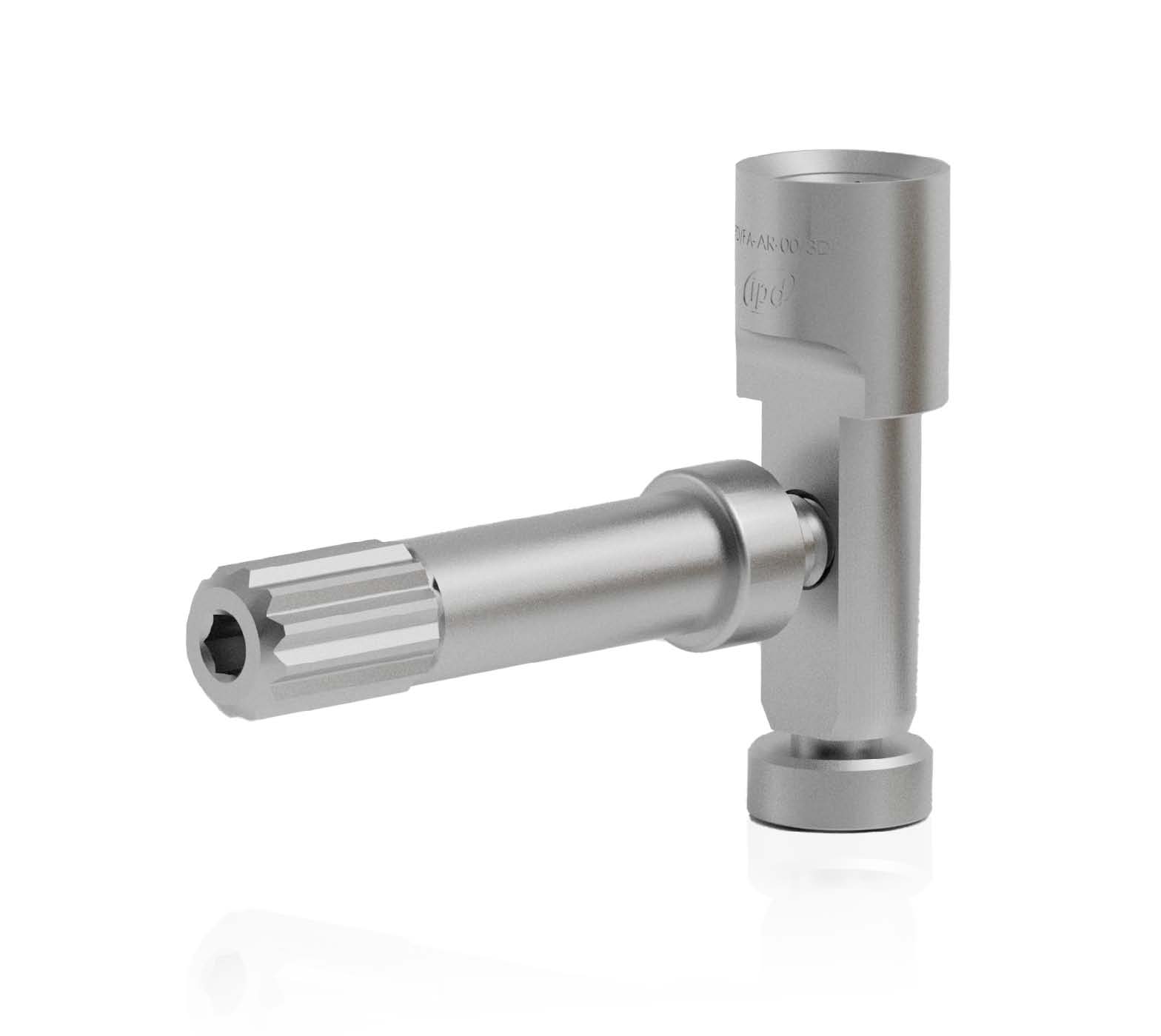

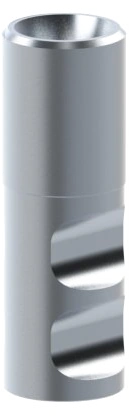

Digitální analog pro tisk 3D modelu
Komponent pro 3D tištěné modely, CAD/CAM knihovny a validované digitální workflow s kontrolou offsetu.
3D workflow · CAD/CAMOd výběru po model
Praktický workflow pro analogy do sádrových modelů
Přesnost modelu začíná správnou identifikací systému a končí stabilním dosedem analogu. Každý krok níže pomáhá zlepšit předvídatelnost práce a snížit riziko záměny komponent.
Určete značku, systém a platformu
Nejdříve identifikujte implantát, systémovou větev, platformu a typ spojení. Samotný název výrobce pro výběr analogu nestačí.
- • ověřte systémovou větev a průměrovou platformu,
- • porovnejte štítek implantátu, katalog nebo fotografii spojení,
- • až poté vybírejte kompatibilní analog a navazující komponenty.
Praktický důvod: přesný výběr podle platformy pomáhá předejít záměně komponent, která by se později propsala do celého pracovního modelu.
Zvolte správný analog a zkontrolujte geometrii
Analog musí odpovídat konkrétní platformě a mít čisté, nepoškozené spojení. Kontrola před použitím šetří čas při modelaci i při finálním dosedu.
- • zkontrolujte čistotu a nepoškozený dosed,
- • nespoléhejte jen na podobný tvar nebo podobný průměr,
- • ověřte antirotační prvky a mechanickou logiku spojení.
Praktický důvod: dobrá geometrie analogu je základ přesného sádrového modelu a následné kontroly Ti-bází, abutmentů nebo fixačních šroubů.
Usaďte analog do otisku nebo modelové situace
Analog musí být plně dosazený, stabilní a bez pootočení. Jakákoli vůle nebo nečistota se může přenést do modelu a následně do finální práce.
- • kontrolujte dosed vizuálně i hmatem,
- • nepřetěžujte spoj při manipulaci,
- • před litím sádry odstraňte silikonové nebo sádrové zbytky v okolí spojení.
Praktický důvod: správně usazený analog je v modelu laboratorním ekvivalentem implantátu v ústech pacienta.
Vytvořte pracovní model a ověřte návaznost
Po správném usazení zhotovte pracovní model podle validovaného laboratorního postupu. Po vyzrání modelu znovu ověřte stabilitu analogu i dosed navazujících komponent.
- • zachovejte čistotu v oblasti spojení,
- • ověřte stabilitu analogu po zpracování modelu,
- • zkontrolujte návaznost na Ti-bázi, abutment nebo šroub.
Praktický důvod: v této fázi se potvrzuje, že byla vybrána správná platforma a že pracovní model může sloužit jako spolehlivý základ výroby.
Pokračujte v návrhu a výrobě konstrukce
Na přesném modelu lze spolehlivě navrhovat korunku, můstek, šroubovanou práci i další laboratorní řešení. Analog zde funguje jako základ pro kontrolu dosedu a mechanické logiky rekonstrukce.
- • průběžně ověřujte dosed protetických součástí,
- • kontrolujte stabilitu modelu při každé další operaci,
- • u náročnějších případů využijte návazné digitální nástroje IPD.
Praktický důvod: opakovaná kontrola na analogu pomáhá zachovat přesnost až do finální konstrukce.
Při přechodu na 3D tisk použijte digitální analog
Pro intraorální skeny a 3D tištěné modely je určen samostatný digitální analog. Digitální workflow vyžaduje CAD knihovnu, kalibrační soubor a validovaný offset podle tiskárny a pryskyřice.
- • pro 3D model nestačí převzít konvenční analog pro sádru,
- • kalibrace otvorů a správný offset jsou zásadní pro přesný dosed,
- • pro Exocad, 3Shape a Dental Wings lze využít návazné knihovny IPD.
Praktický důvod: přesnost digitálního analogu závisí nejen na komponentu, ale i na knihovně, tiskárně, resinu a validovaném nastavení modelu.
Kompatibilita
Vybrané platformy pro rychlou orientaci
Každá dlaždice propojuje orientační schéma implantátové platformy s katalogem IPD. První čtyři platformy jsou zobrazené ihned, další lze rozbalit.

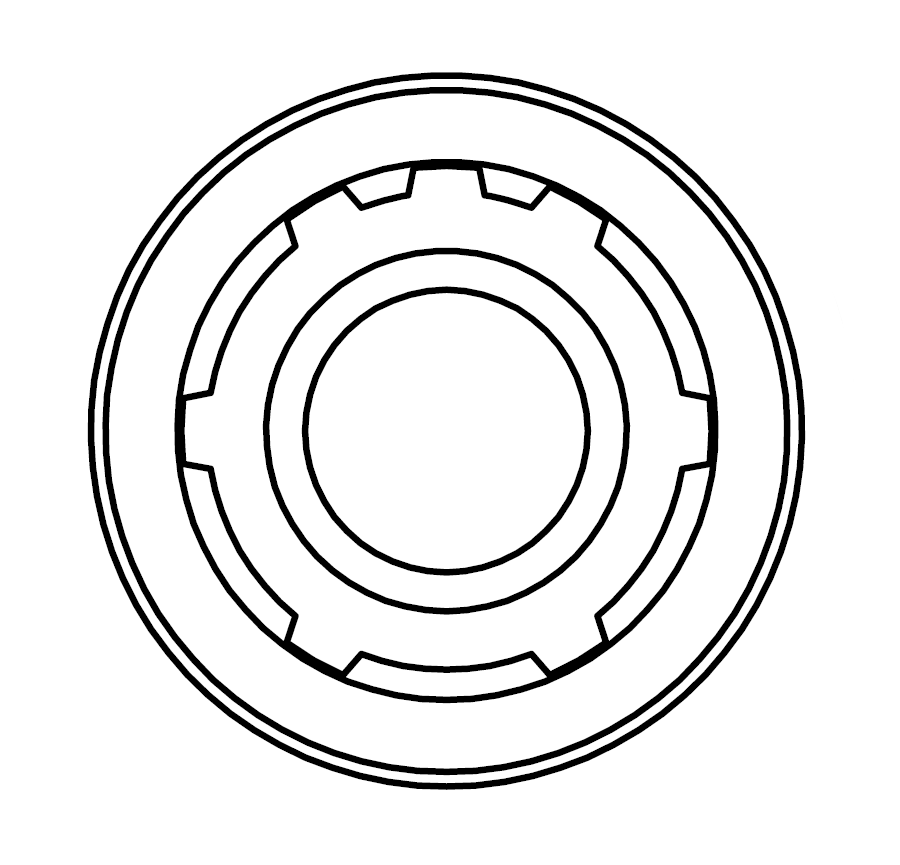

Astra Tech® Evolution
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu
Astra Tech® OsseoSpeed
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu
Zimmer Biomet® Certain
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

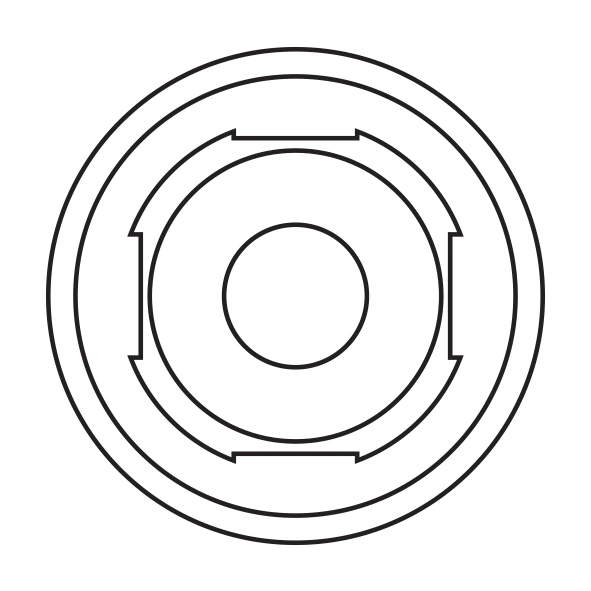

Straumann® Bone Level
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v kataloguProhlédnout další platformy implantátů

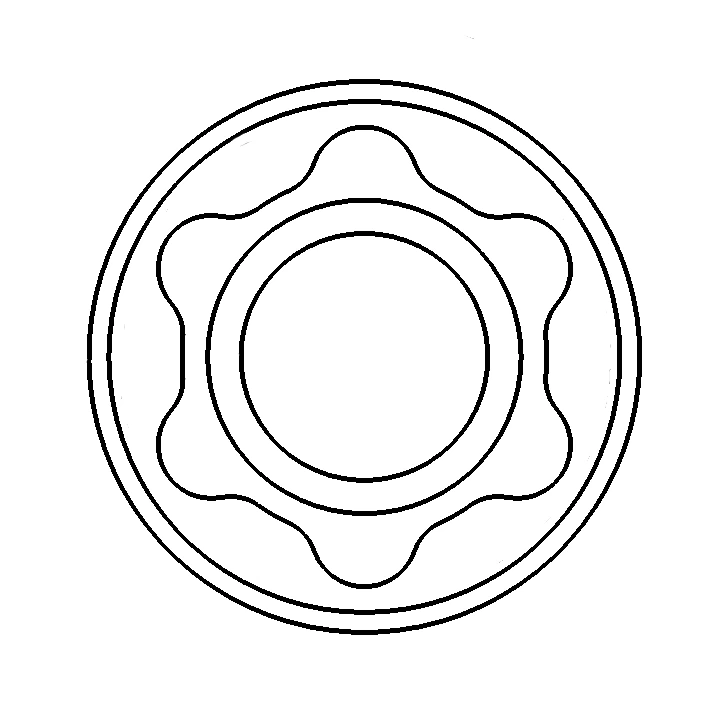

Straumann® BLX
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

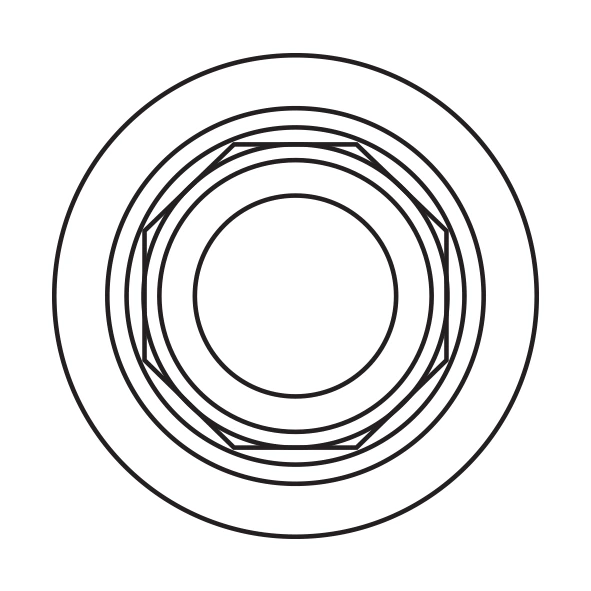

Straumann® Tissue Level
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

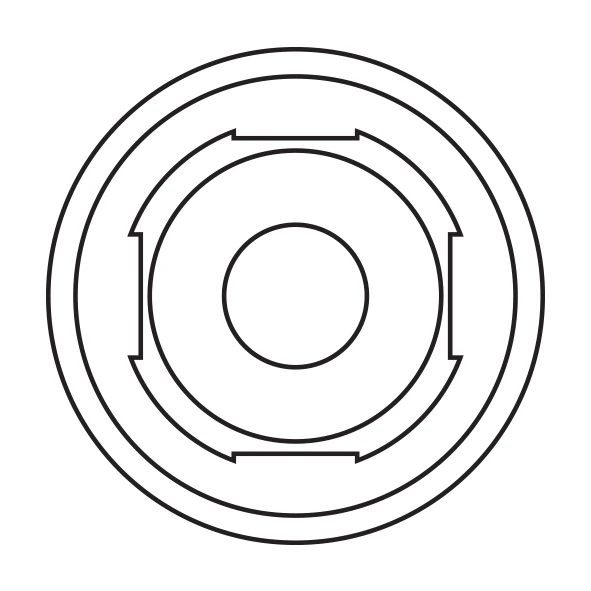

Straumann® TLX
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

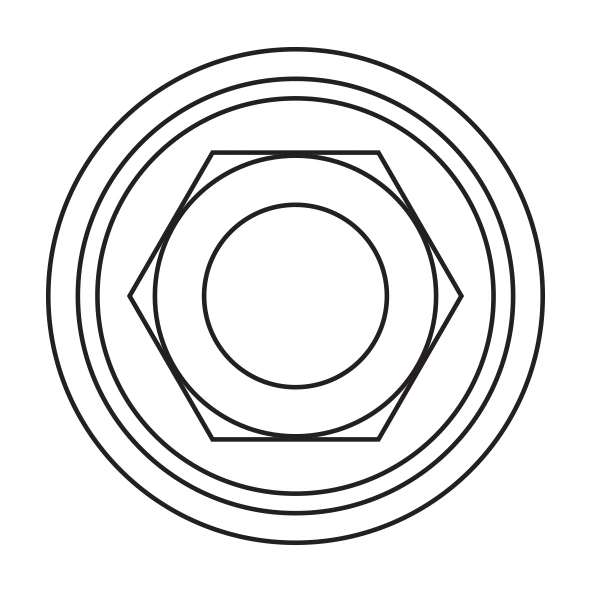

Nobel Biocare® Active
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

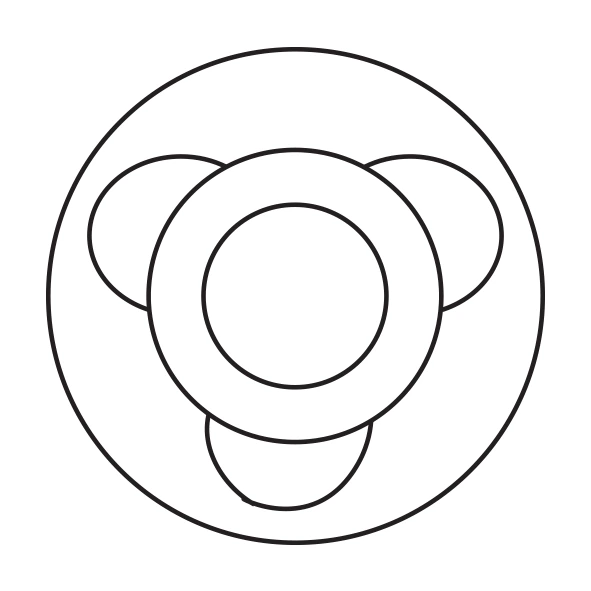

Nobel Biocare® Replace Select
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

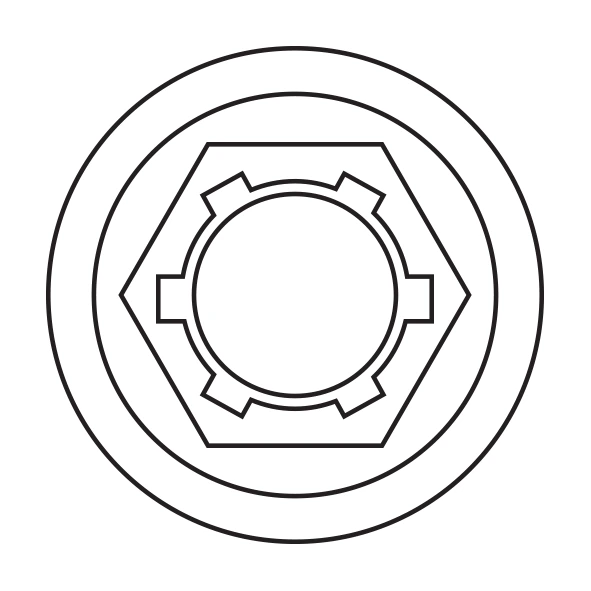

Brånemark®
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

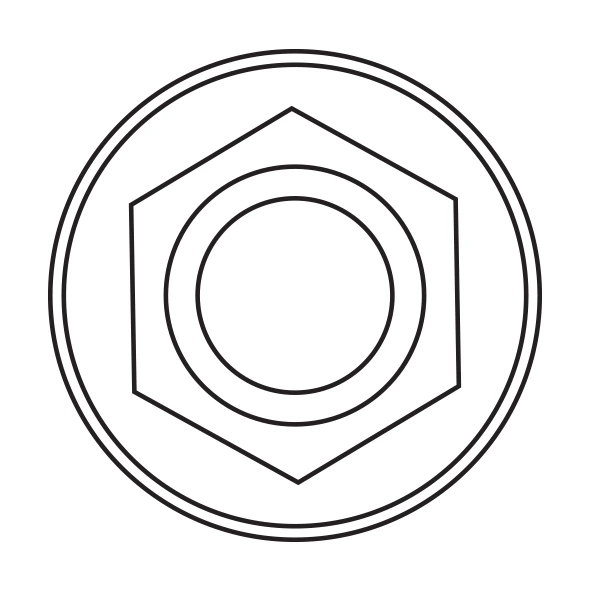

Zimmer® Screw-Vent
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

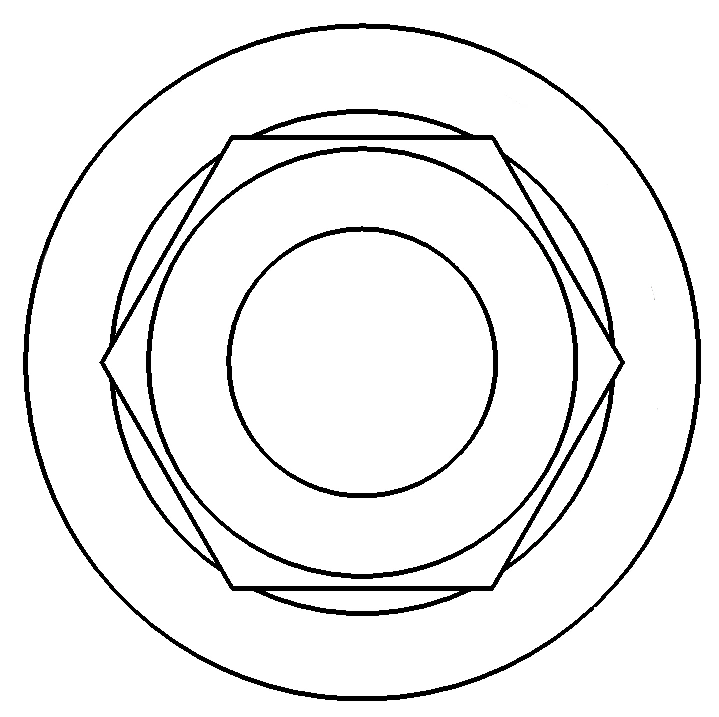

Zimmer® Ezthetic
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

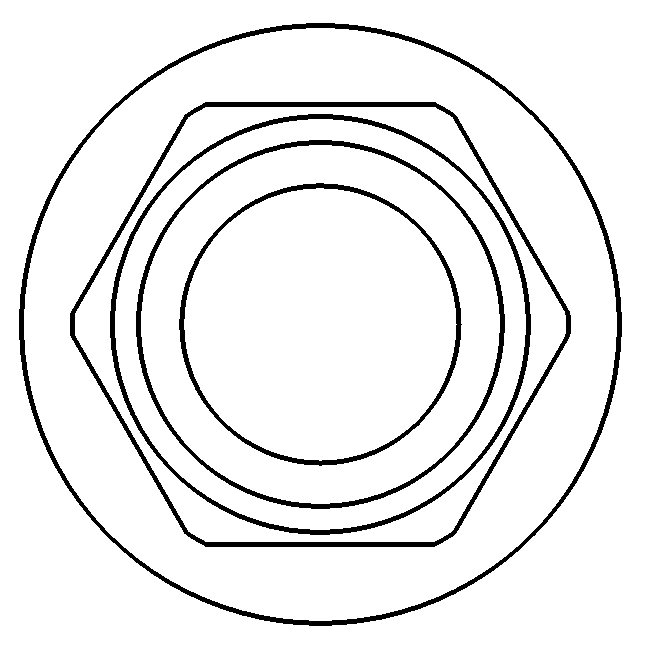

Biomet 3i® Externa
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

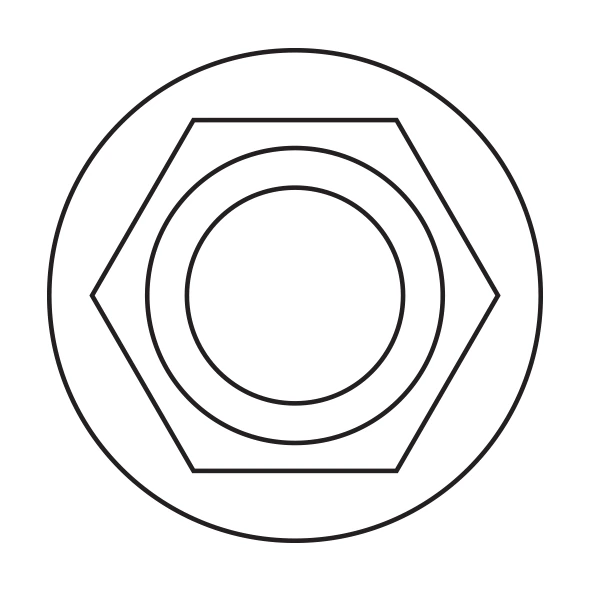

BTI® Externa
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

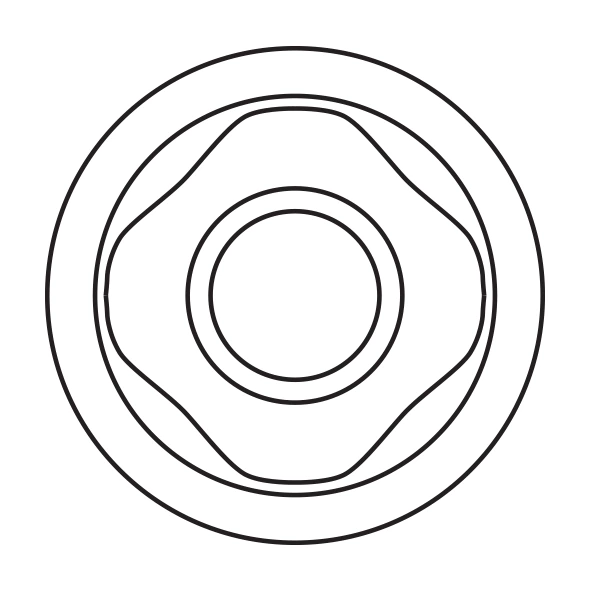

BTI® Universal
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

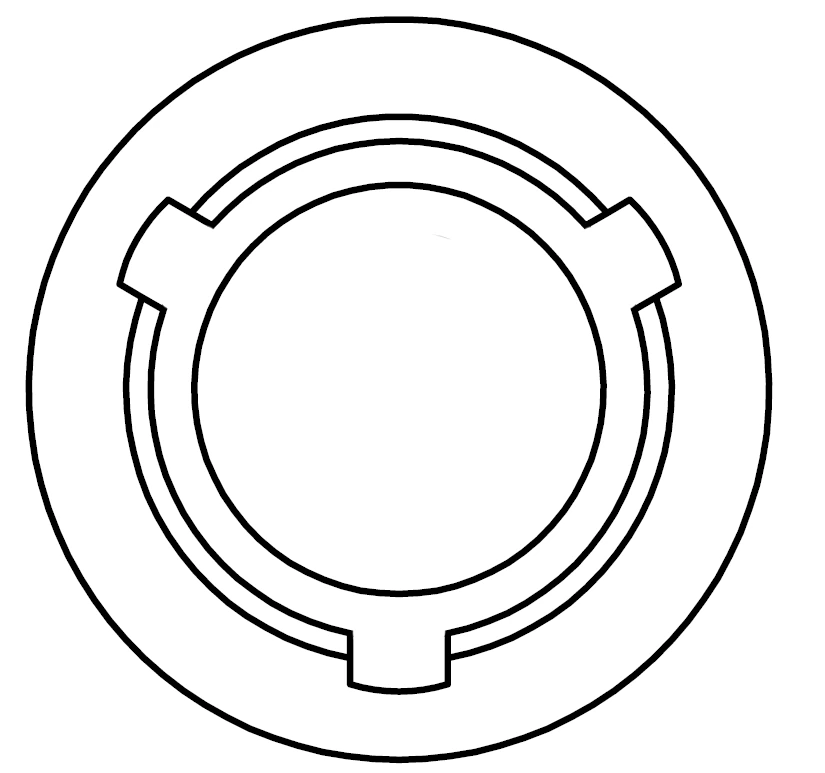

Camlog®
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

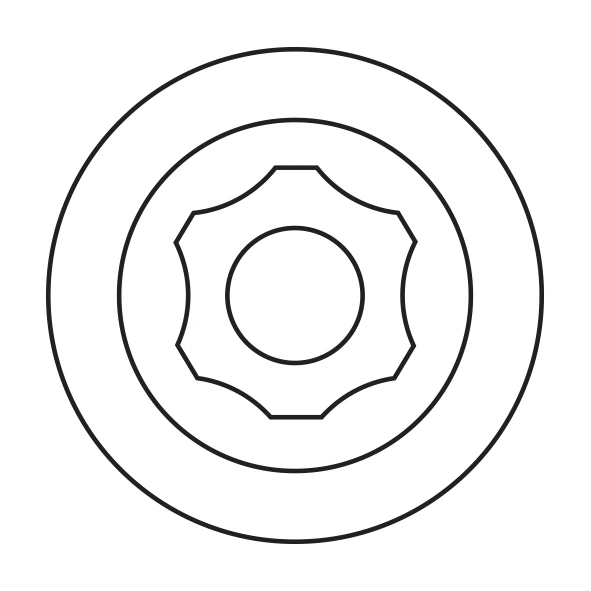

Ankylos®
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

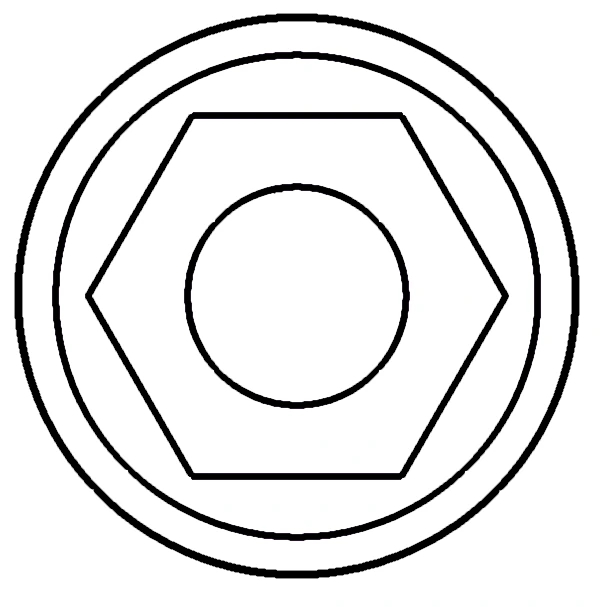

BEGO Semados®
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

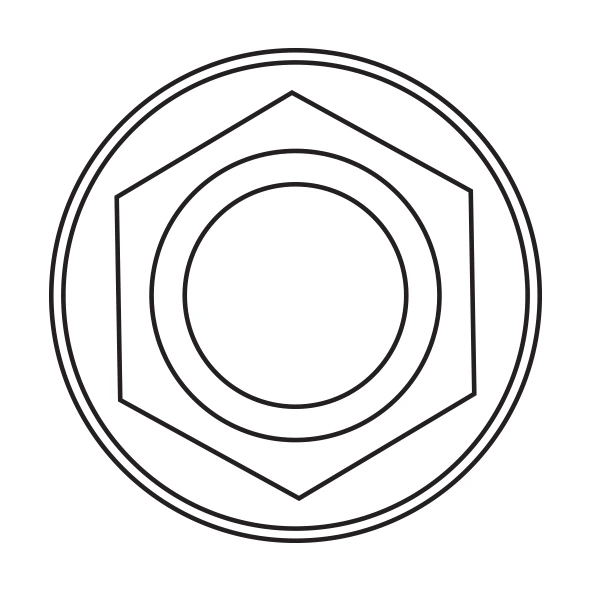

BioHorizons® Internal
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu
BioHorizons® Tapered
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

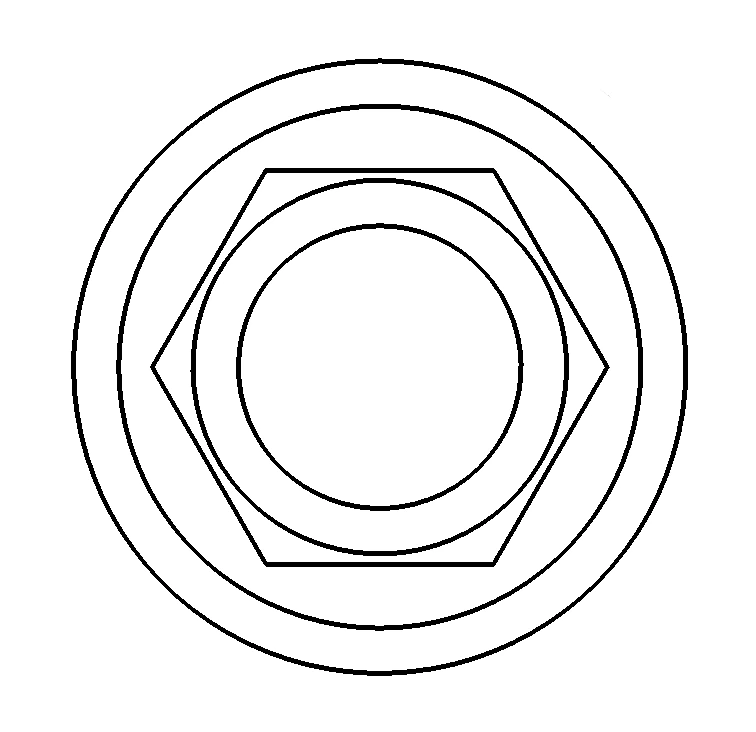

Dentium® Implantium
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

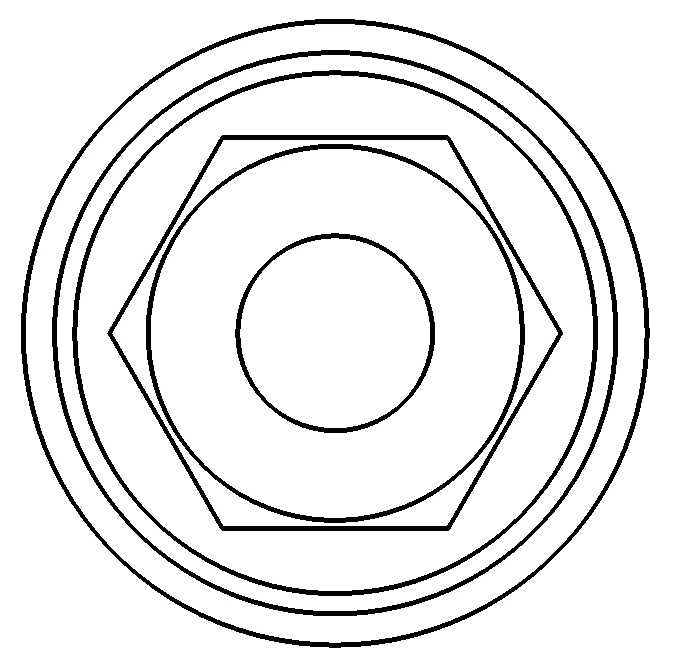

DIO® UFII
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu
Klockner® Essential
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

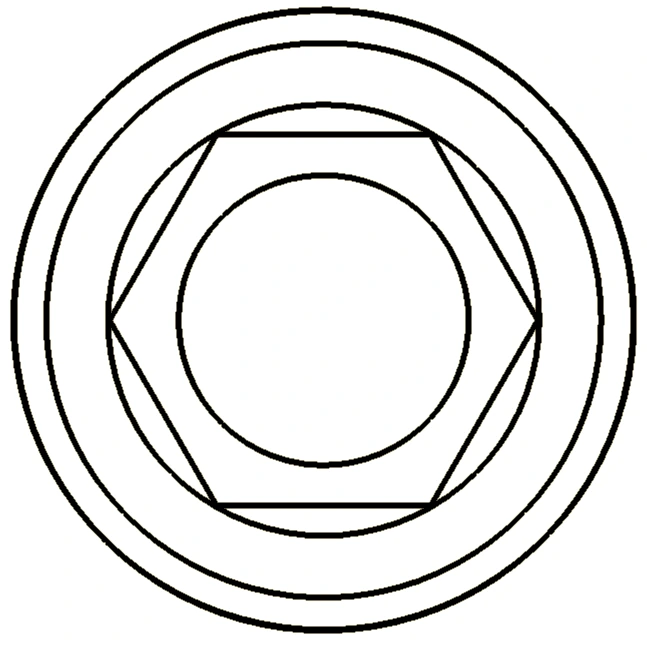

Klockner® Vega
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

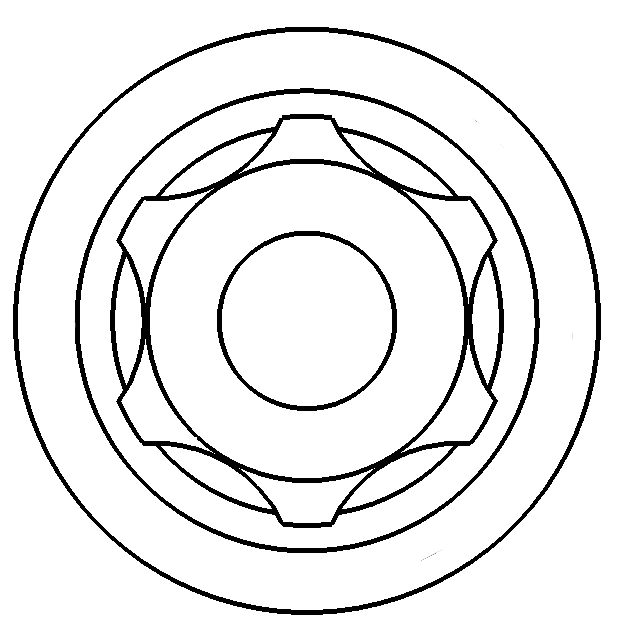

Biotech Dental® Kontact
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

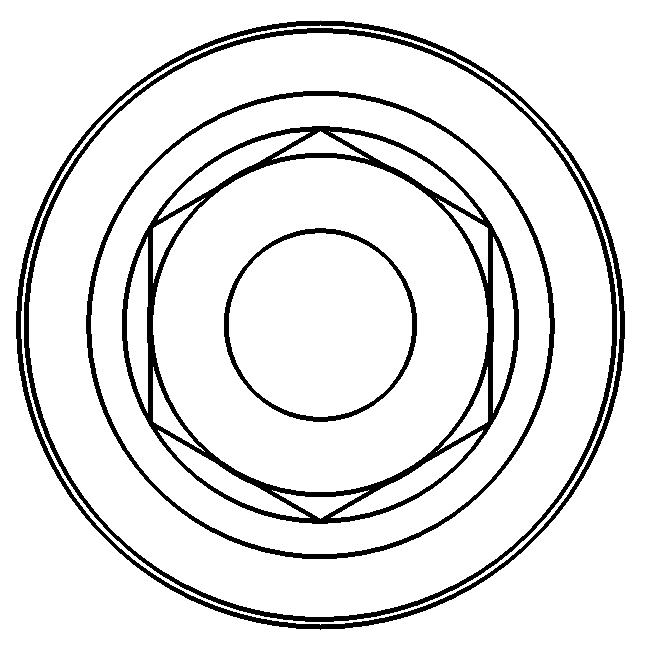

Medentis® ICX
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

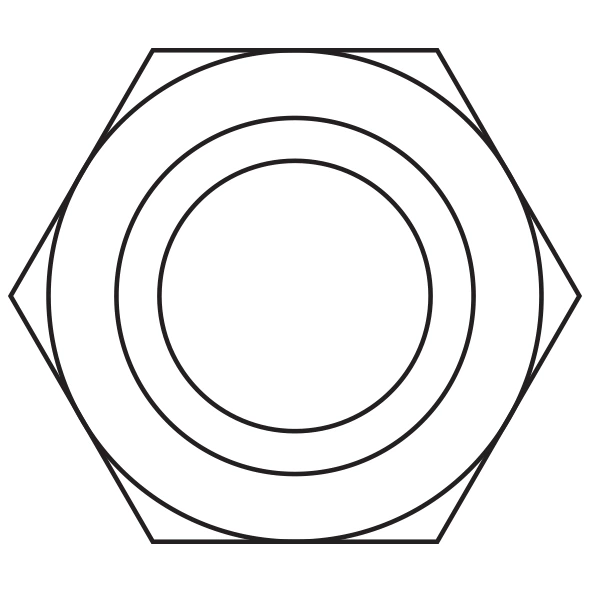

Microdent® System
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

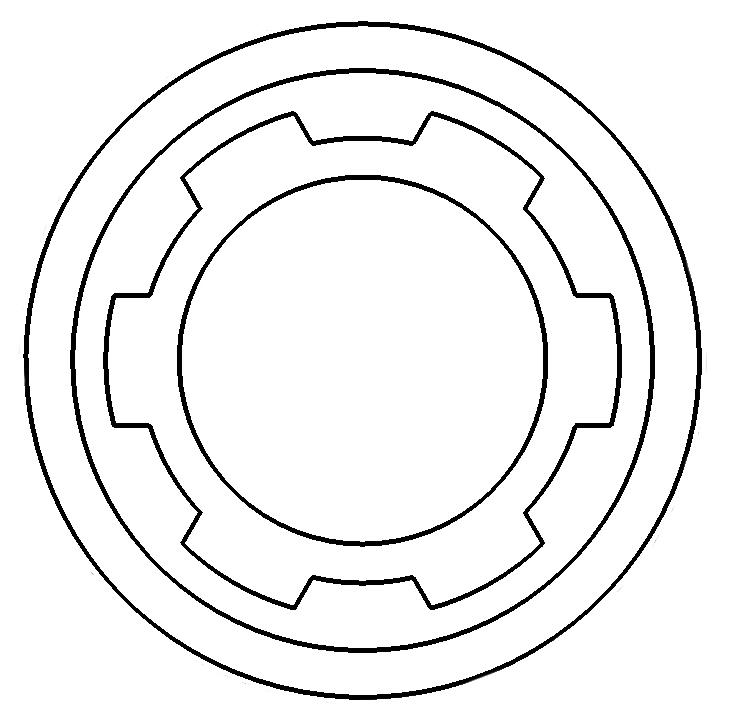

MIS® C1
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

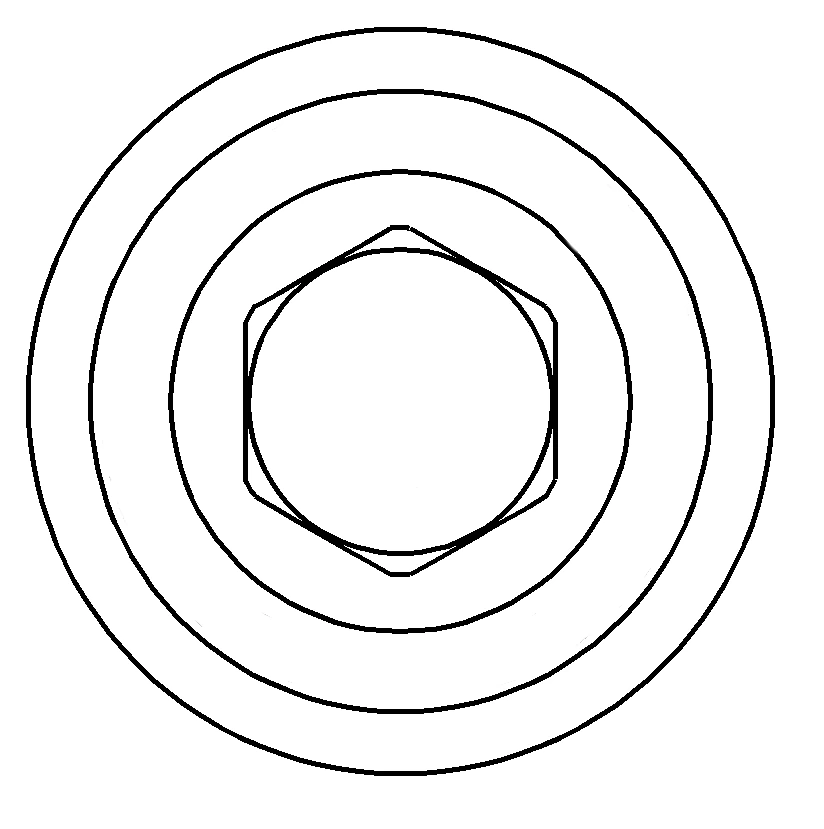

Multi-unit
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

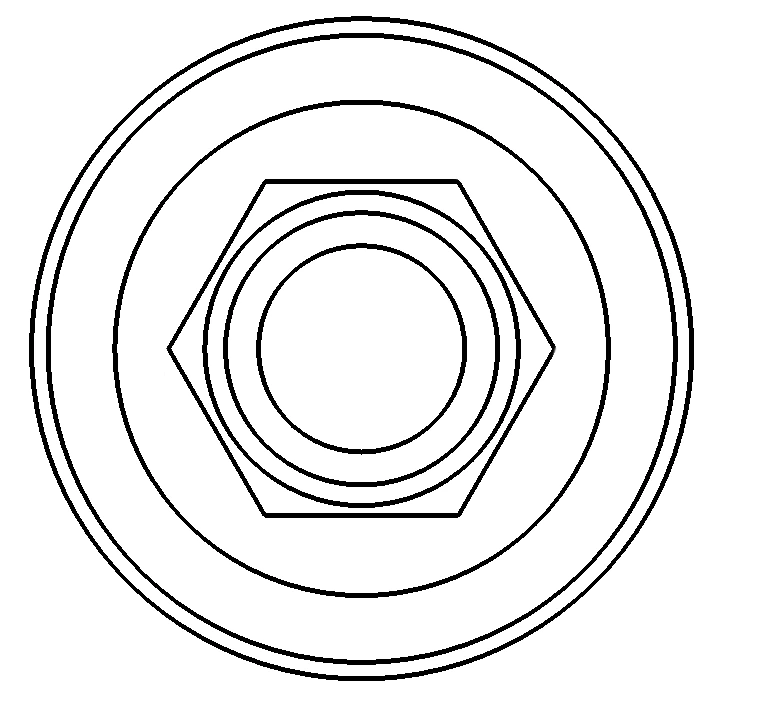

Neodent® GM
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

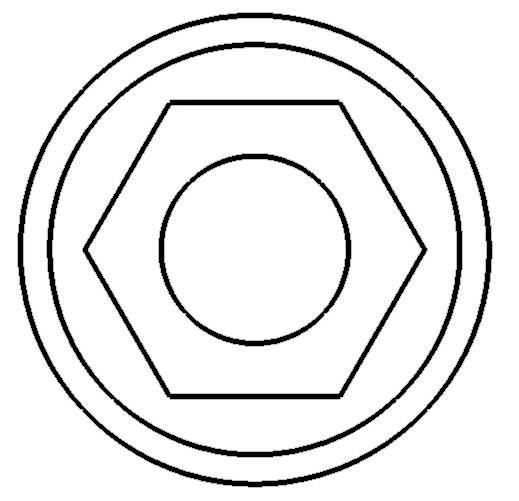

Osstem®
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

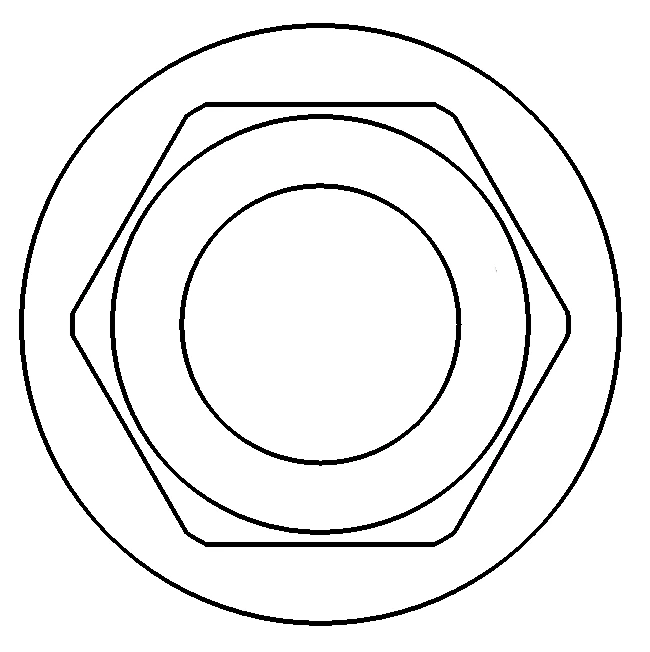

Sweden & Martina® Outlink
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

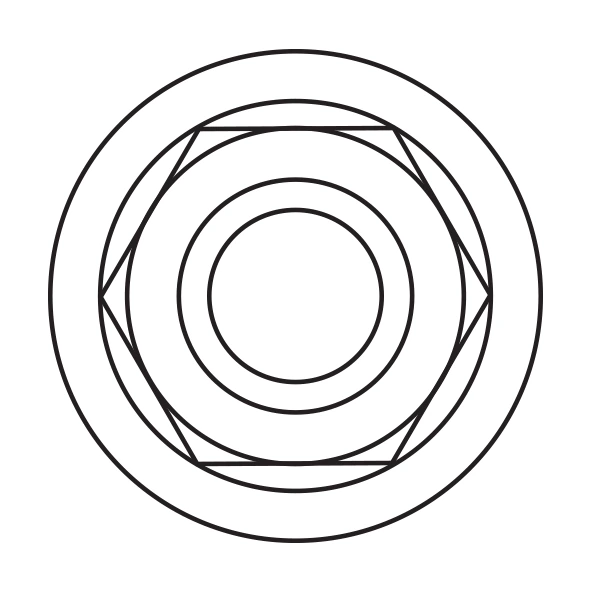

Premium Kohno®
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

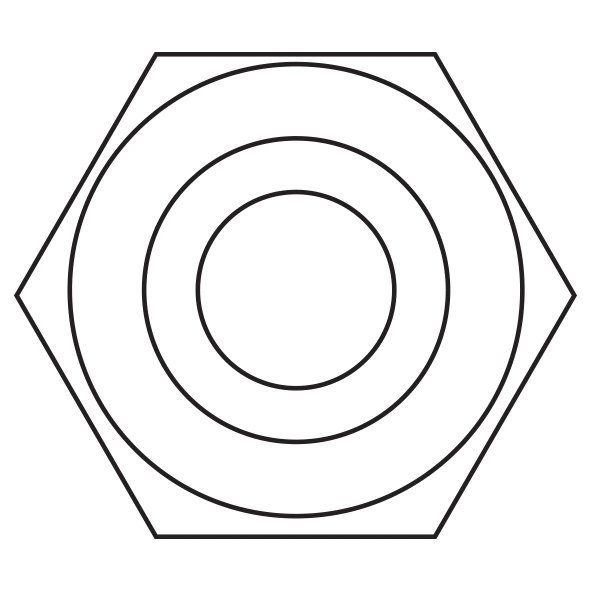

SK2 / NK2
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu
SwissPlus®
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v katalogu

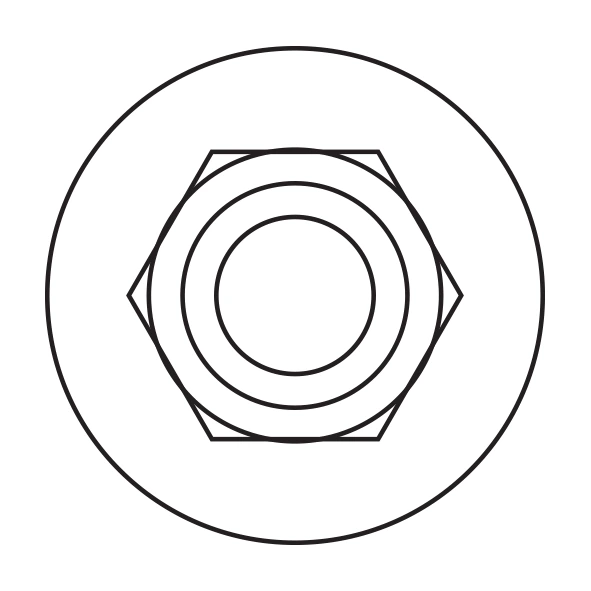

XiVE® / Friadent®
Orientační schéma platformy pro porovnání spojení a výběr kompatibilního analogu IPD.
Zobrazit v kataloguPotřebujete kompletní orientaci podle značky a systému?
V katalogu lze filtrovat značku, systém, platformu i typ komponenty. Pro analogy doporučujeme ověřit nejen značku implantátu, ale také systémovou větev a konkrétní platformu.
Konvenční vs digitální
Kdy použít analog do sádry a kdy digitální analog
Oba prvky mají podobný cíl, ale jiný kontext použití. Správná volba zjednoduší práci, zvýší přesnost modelu a sníží riziko nepřesností v navazujících krocích.
Konvenční analog
Vhodný pro klasické laboratorní workflow s otiskem a sádrovým pracovním modelem. Důraz je na platformu, plný dosed a stabilitu v modelu.

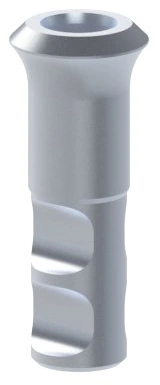

Digitální analog
Určen pro intraorální sken, CAD software a 3D tištěný model. Vyžaduje knihovnu, kalibrační soubor a validovaný offset.
CAD/CAM knihovny IPD
Knihovny IPD pro Exocad, 3Shape nebo Dental Wings pomáhají držet návaznost mezi skenem, modelem a konstrukcí.
Kontrolní seznam
Čtyři body, které ovlivní přesnost více než samotný název produktu
V praxi se nejvíce chyb děje při identifikaci platformy a při manipulaci s analogem v modelu.
Správná platformaZnačka sama nestačí. Rozhoduje také systémová větev a konkrétní platforma.
Plný dosedNedosednutý analog zkreslí pracovní model i výslednou konstrukci.
Validovaný postupDodržujte laboratorní postupy a aktuální IFU výrobce konkrétní komponenty.
Rozlišení analogůPro sádru používejte konvenční analog, pro 3D model digitální analog s knihovnou.
Časté otázky
Rychlé odpovědi před výběrem analogu
Stručné odpovědi na nejčastější dotazy laboratoří a ordinací.
K čemu slouží analog do sádrového modelu?
Slouží jako laboratorní replika implantátu. Přenáší do modelu tvar spojení a polohu platformy, aby bylo možné přesně zhotovit protetickou práci mimo ústa pacienta.
Z jakého materiálu jsou analogy IPD vyrobeny?
Podle dodaných podkladů je materiálem nerezová ocel AISI 303, vhodná pro laboratorní použití a opakovatelnou práci s modelem.
Jak poznám správný analog?
Potřebujete znát výrobce implantátu, systémovou větev a platformu. Při nejistotě doporučujeme ověření v katalogu kompatibility nebo konzultaci s technickou podporou.
Kdy použít digitální analog?
Jakmile je model vytvářen z intraorálního skenu a 3D tisku. Digitální analog navazuje na CAD knihovnu, kalibraci a offset konkrétní tiskárny a materiálu.
Pošlete nám značku implantátu a pomůžeme s volbou analogu
Stačí uvést výrobce implantátu, systémovou větev, platformu a zda pracujete se sádrovým nebo 3D tištěným modelem. Doporučíme vhodný analog i navazující komponenty.
