SKENOVACÍ TĚLÍSKA PRO SKENOVÁNÍ NA ÚROVNI ZUBNÍCH IMPLANTÁTŮ

Software společností 3Shape Dental System® a exocad Dental CAD software patří v současné době k velmi propracovanému řešení pro ordinační intraorální a laboratorní extraorální skenery. Společnost IPD připravila kvalitní propracované softwarové knihovny nabízených komponentů (titanové CAD CAM báze, chrom kobaltové báze, digitální analogy pro tisk modelů

http://www.proteticke-komponenty.cz/images/skenovaci_teliska_s_titanovou_bazi.jpg

na 3D tiskárnách), které dlouhodobě testuje a aktualizuje je v úzké spolupráci s vývojáři designovacích softwarů, kdy společně nachází nejlepší vhodné nastavení parametrů fréz a procesů frézování. Frézované protetické práce ze zirkonu či kovu bezvadně dosedají, a je tak možné dosáhnout nejvyšší přesnosti při frézování.
Od implantologů- protetiků a zubních laboratoří dostáváme pozitivní zpětnou vazbu na to, že vyrobené protetické práce mají přesné dosedy a stejně tak přesný je 3D tisk protetických modelů, který bezvadně funguje s použitím digitálních analogů společnstoi IPD v kombinaci s připravenými softwarovými knihovnami a několika přednastavenými tiskovými OffSety pro výběr nejpřesnější kalibrace Vaší 3D tiskárny a tisku.

Zde ve webovém odkazu si můžete stáhnout a importovat, skopírovat do složky CAD CAM libraries, softwarové knihovny pro výše zmíněný softwar společností 3Shape Dental System® a exocad Dental CAD software.

http://www.proteticke-komponenty.cz/images/skenovaci_teliska_s_titanovou_bazi_a_sroubem.jpg

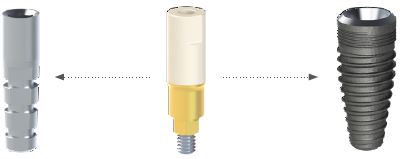

Zubní implantáty a jejich přesnou pozici v ústech pacienta v ordinaci lékaře či na modelu, ať na tištěném 3D modelu či sádrovém modelu, zajistíme pomocí oskenování skenovacích tělísek s přesně vyrobenou titanovou bází zajištěnou fixačním šroubem. Skenujeme-li zubní implantáty pomocí intraorálního skeneru, volíme vertikální výšku skenovacích tělísek 10 mm a nebo 15 mm, dle zanoření zubních implantátů a slizniční výšky. V podmínkách zubní laboratoře skenujeme na optickém a nebo mechanickém- kuličkovém skeneru.

http://www.proteticke-komponenty.cz/images/skenovaci_teliska_mechanicke_skenovani.jpg

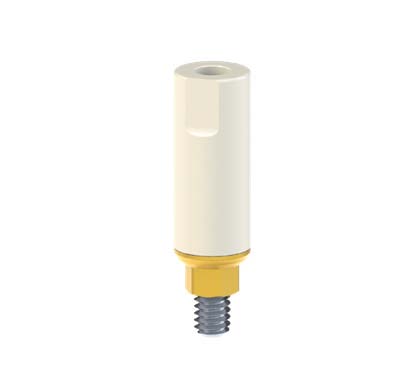

Skenovací tělíska s titanovou bází mají cylindrický tvar vhodný ke skenování také na mechanických- kuličkových skenerech pro nejvyšší přesnost skenování. Nová přesná skenovací tělíska IPD se skládají z titanové báze zpevněné v procesu výroby metodou nitridace titanu, která zpřesní dosed na zubní implantáty a brání opotřebení titanu stálým používáním. Dále z nástavby z materiálu PEEK, který je vysoce kontrastní pro optické skenery. V případě potřeby sklonění transokluzálního fixačního kanalu v úhlu od 0° do 30°, ať s použitím chrom kobaltové či titanové CAD CAM báze natočíme plošku skenovacího tělíska vestibulárně naproti místu sklonění- vstupu systémového šroubováku do fixační štoly. Také pro tyto případě angulace fixačních kanálů připravili CAD CAM specialisté v IPD sfotwarové knihovny. Skenovací tělíska šroubujeme na zubní implantáty fixačním šroubem, který je v každém balení skenovacího tělíska, protetickým šroubovákem se šestihranem HEX o velikosti 1.2 mm (šroubovák s délkou 18 mm / skenovací tělíska 10 mm, šroubovák s délkou 25mm / skenovací tělíska 15 mm). S výjimkou fixace skenovacích tělísek na Multi-unit® nástavby, které připevníme fixačními šrouby šroubem se spojením v hlavě šroubů typem UNIGRIP



SKENOVACÍ TĚLÍSKA PRO SKENOVÁNÍ NA ÚROVNI CAD CAM BÁZÍ

Společnost IPD zjednodušila a potažmo také zlevnila celý systém skenování CAD CAM bází šroubovaných na zubní implantáty tak, že vyrobila a nabízí skenovací tělíska z materiálu PEEK ve třech provedení, korunková, můstková a pro Multi-unit® abutmenty se kterými oskenujete CAD CAM báze na více jak 70-ti implantačních systémech nabízených v Čechách a na Slovensku. To je možné z důvodu, že společnost IPD sjednotila dosedy korunkové části CAD CAM báze a protetické práce vždy dosedají na stejný okraj těchto bází a tak se pouze liší ta část, CAD CAM báze, která vstupuje do fixtury a dosedá na koronární okraj zubních implantátů. Samozřejmě pro dosažení nejvyšší možné kvality zhotovení šroubované protetické práce na zubní implantáty je nutné použít výše uvedená skenovací tělíska s titanovou bází a PEEK nástavbou, kde je možné s použitím nejkvalitnějších skenerů dosahovat přesnosti výroby do 20 mikronů


Inženýři společnosti IPD zjednodušili a výrazně zlevnili systém skenovacích tělísek pro skenování polohy zubních implantátů na tři druhy

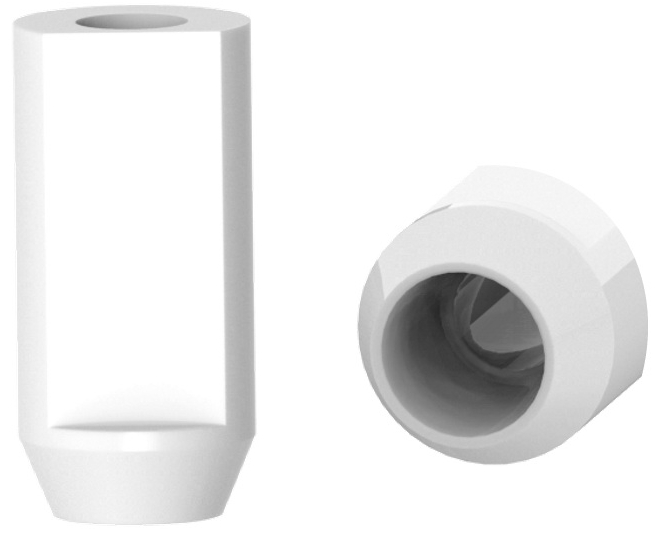

  1. Korunková tělíska vhodná pro skenování všech IPD CAD/CAM bází- Interface(ů) bez ohledu na implantologický systém,

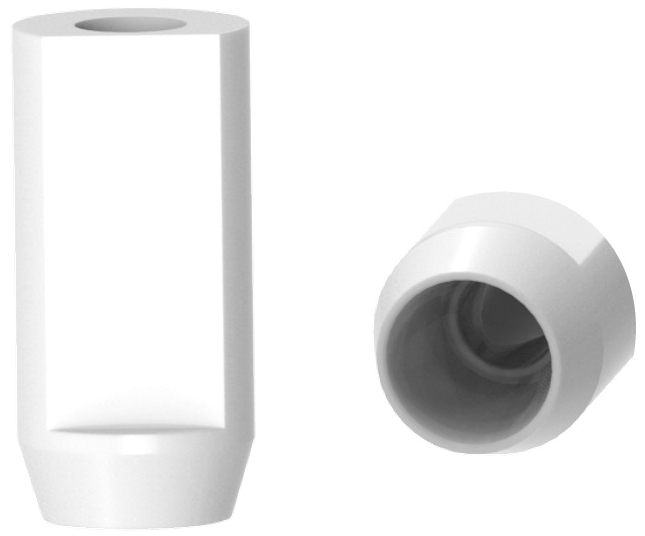

  2. Můstková tělíska vhodná pro skenování všech IPD CAD/CAM bází- Interface(ů) bez ohledu na implantologický systém,

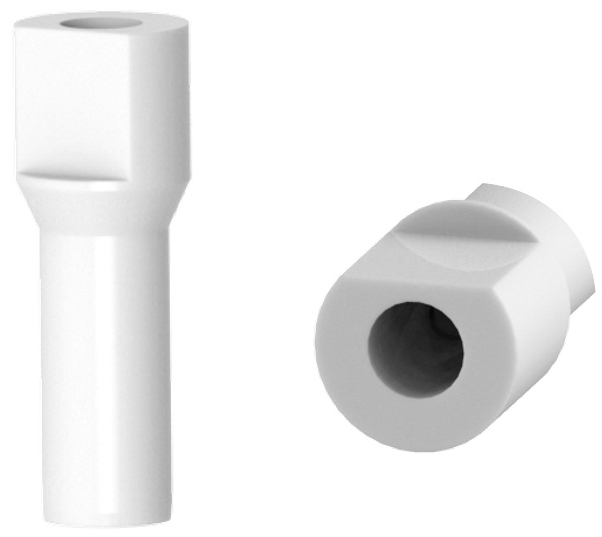

  3. Multi-unit® tělíska vhodná pro skenování Multiunit abutmentů (přímých i těch s angulací 17° a 30°) bez ohledu na implantologický systém.

http://www.proteticke-komponenty.cz/images/scan00.jpghttp://www.proteticke-komponenty.cz/images/scan01.jpghttp://www.proteticke-komponenty.cz/images/scan02.jpg

Skenovací tělíska jsou vyrobené z kvalitního materiálu POM Delrin®, který zaručuje přesné zpracování bez odleskůbezvadnou čitelnost pro optiku všech na trhu dostupných skenerů bez nutnosti použití sprejů
Skenovací tělíska vždy používáme při skenování na úrovni Interface(ů)- CAD/CAM titanových bází společnosti IPD a to také v případech skenování pozic Multiunit abutmentů, jejichž polohy skenujeme s pomocí skenovacích tělísek upevněných na Interface(ch) fixovaných na Multiunit abutmenty.



Dutý- modrý šroubhttp://www.proteticke-komponenty.cz/images/ipd-kaci08.jpg je součástí balení skenovacího tělíska

V každém jednotlivém balení skenovacího tělíska (korunkového, můstkového) dodáváme dutý- modrý šroub, kterým s pomocí křížového šroubováku zafixujeme polohu plošky skenovacího tělíska umístěného na modelu na CAD/CAM bázi- Interface(u) tak, aby byla co nejlépe viditelná pro optiku skeneru. Křížový šroubovák není součástí balení skenovacího tělíska a potřebujeme si jej zakoupit.

http://www.proteticke-komponenty.cz/images/llave-interfase-corta.jpg

Dutý- modrý šroub fixujeme ke CAD/CAM titanové bázi- Interface(u) tak, že prostrčíme křížový šroubovák středovým otvorem skenovacího tělíska s nasazeným dutým- modrým šroubem na křížové pracovní hlavě šroubováku a kroutící silou do 15 Ncm a skenovací tělísko dutým- modrým šroubem zafixujeme díky vnitřním mikrozávitům korunkové části CAD/CAM báze- Interface(u) a díky roztažení korunkové části.
Dutý- modrý šroub je vyrobený z titanu páté třídy nejvyšší jakkosti (DIN EN ISO 9001 : 2008) dodávaného německou světoznámou společností ZAPP AG navíc se zpevněným povrchem procesem nitridace (TiN). Z tohoto důvodu je možné používat dutý- modrý šroub opakovaně dle potřeby.
